안녕하세요, 작업시간 안배 및 스케쥴이 정리되면서 이제 주말에는 가족과 함께 쉬면서 개인시간을 최대한 빼기로 하였습니다. 그래서 적어도 주 1회 작업이나 기타 포스팅 정도는 가능해질 것 같습니다(그런데 이것도 일 아닌가?ㄷㄷ) 아무튼 주말의 끝 혹은 월요일의 시작은 기간트옵틱 포스팅을 기대하셔도 좋도록 최선을 다해보겠...ㅎㅎㅎ 오늘은 제가 가장 좋아하는 렌즈로 손에 꼽는 W-Nikkor 2.5cm F4 입니다. 스크류 마운트는 950개만이 제작되어 구하기는 쉽지 않습니다. 화질도 좋으면서 만듦새 좋기로 유명한 니코르의 RF 렌즈들은 당시 해외에서도 성능을 인정받아 LTM 버젼으로 출시가 되었었습니다. 2차대전을 통해 사실상 코팅기술의 뿌리를 Carl Zeiss의 T 코팅 기반으로 가지고 있고 극초기 렌즈들은 쇼트사의 글라스를 공급받아 제작되었다고 합니다.

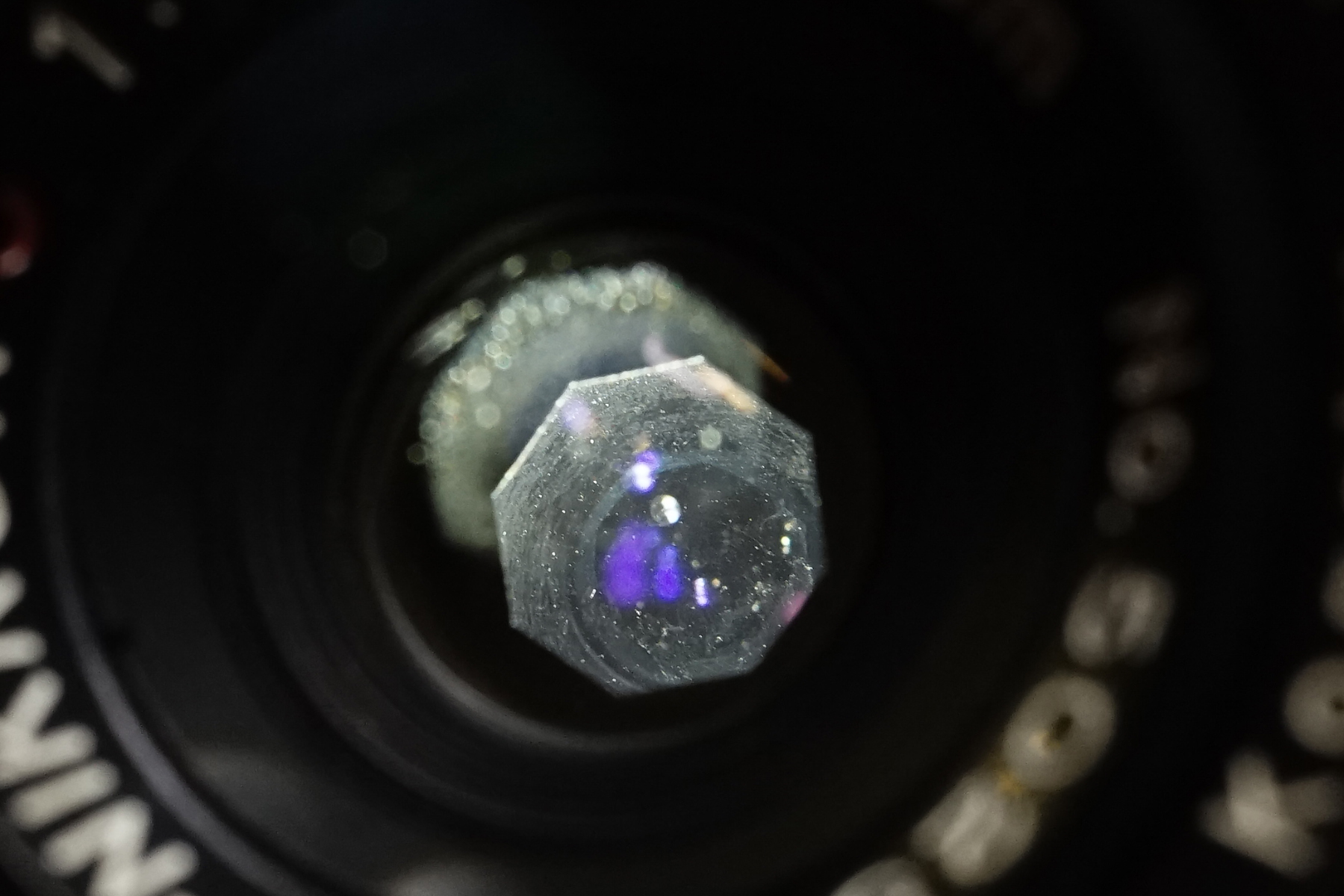

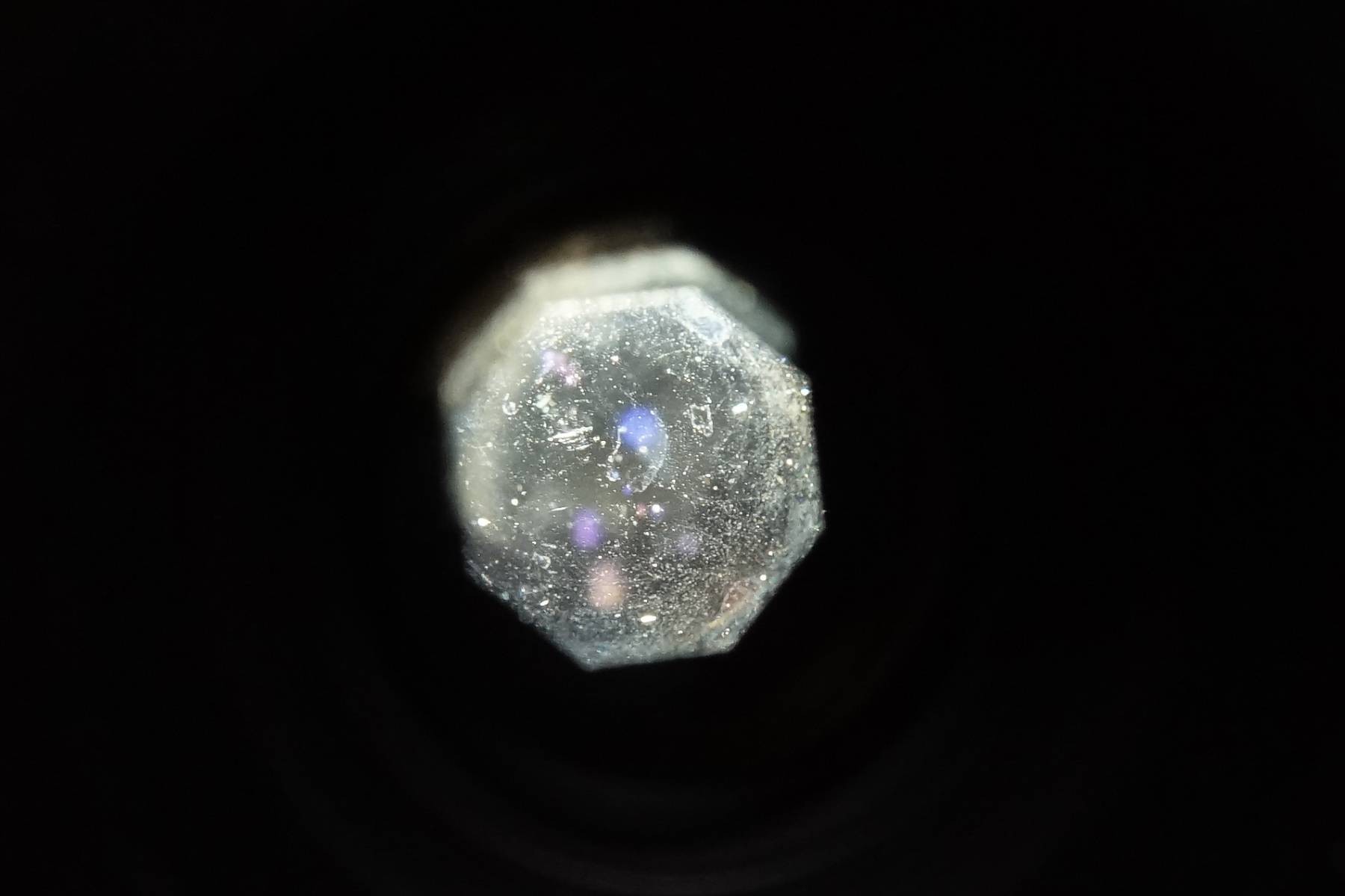

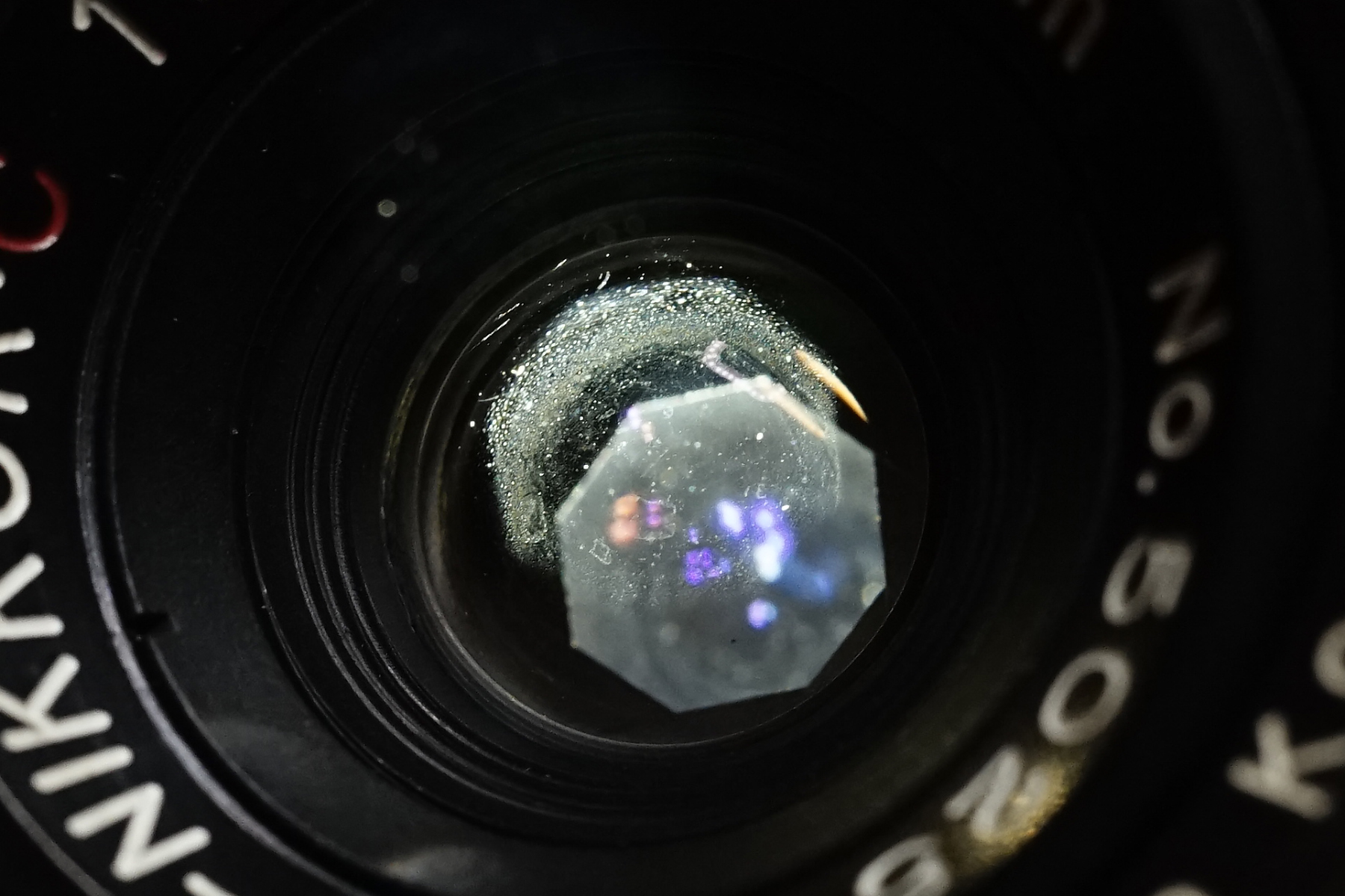

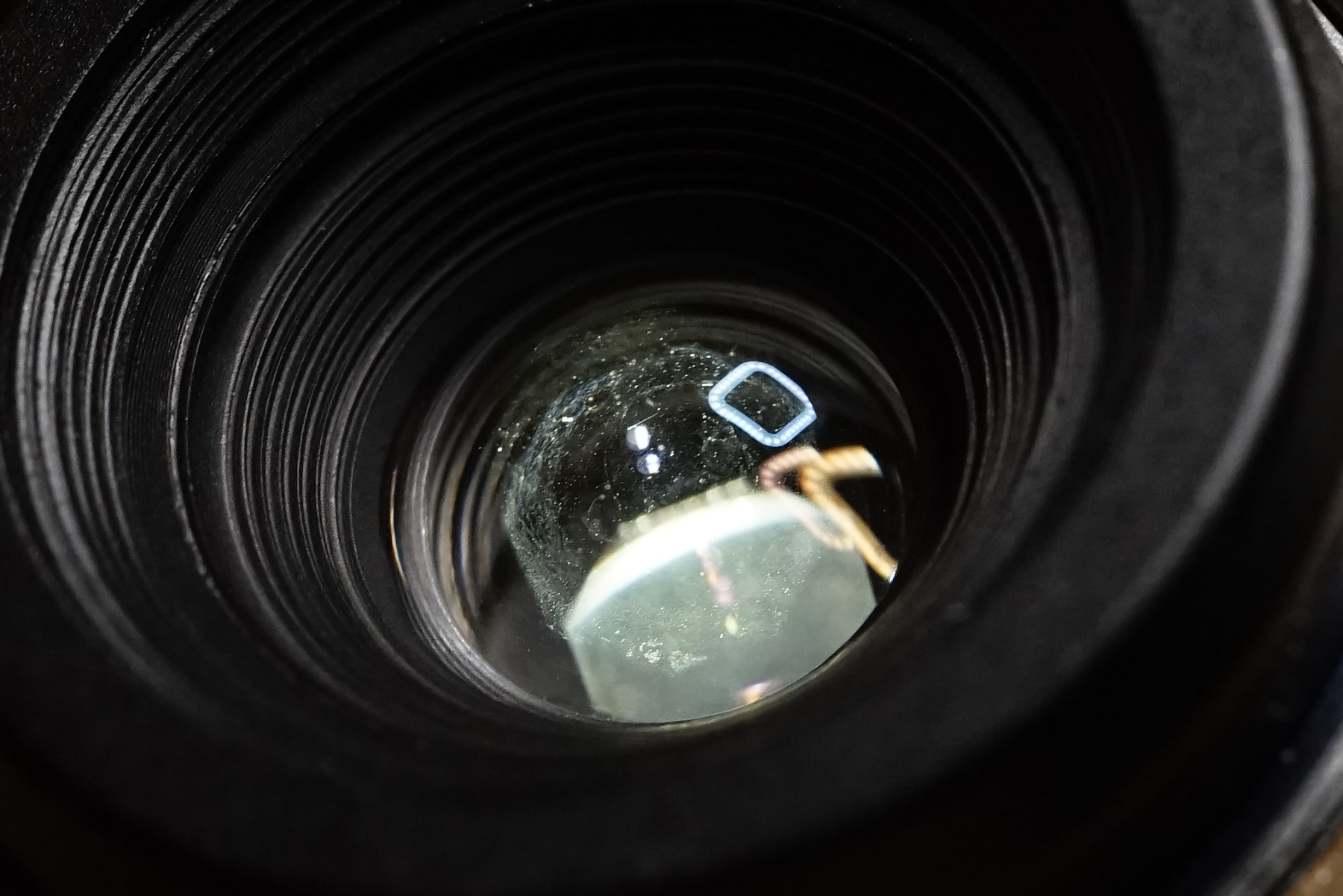

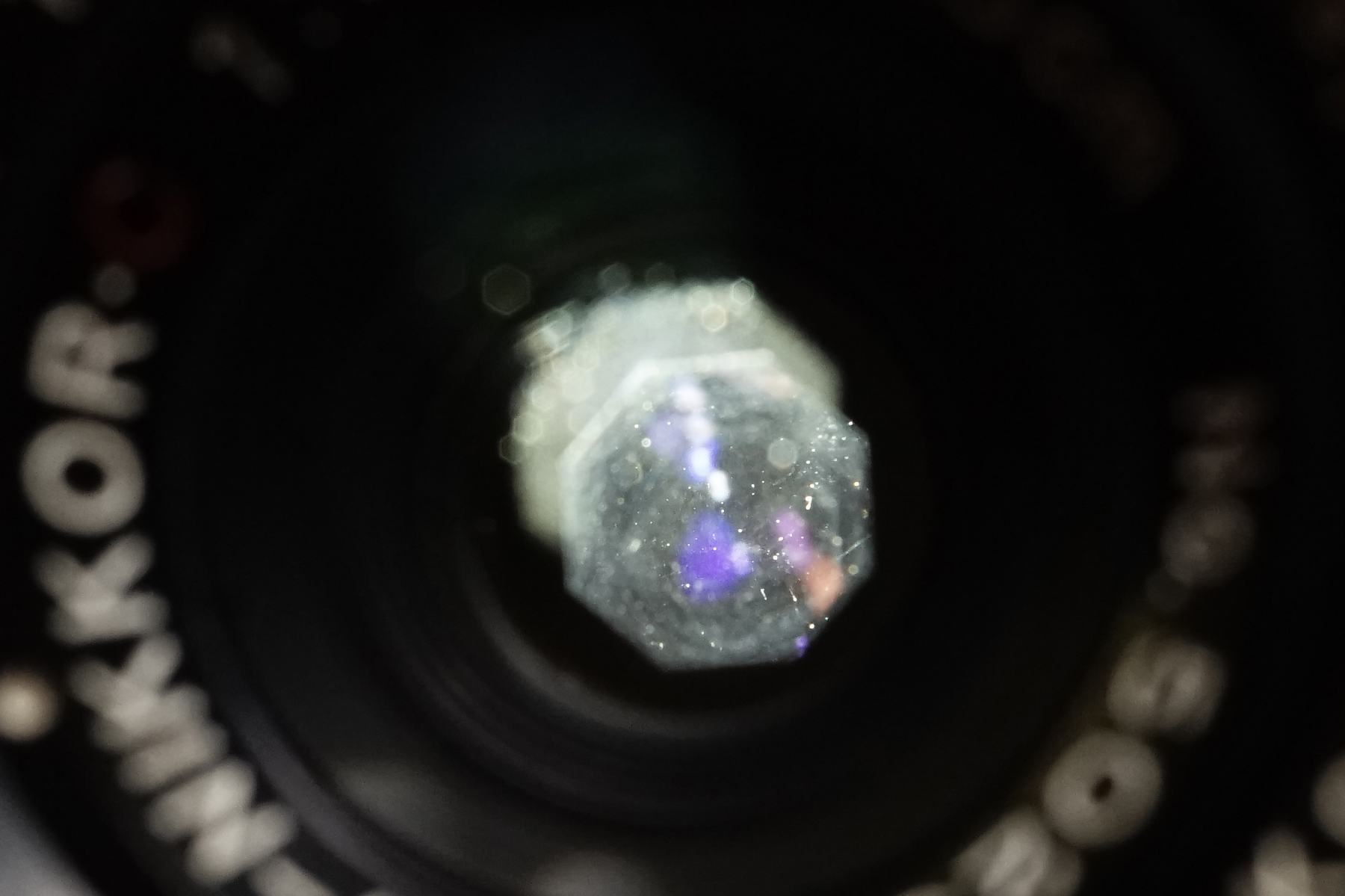

렌즈의 상태는 내측 헤이즈, 유막 등이 오랜 시간 고착된 것으로 보였고
외부 분해흔이 없는 것으로 볼 때 생산 후 한번도 클리닝이 되지않은
상태로 판단되었습니다. 대체로 이런 경우 코팅이 유막에 의해
산화되거나 문제가 생겨 닦이지 않는 경우가 많지만 보통
니콘이나 짜이스 렌즈의 경우 코팅이 튼튼해 복구불가능한
해가 적은 편입니다.







라이카나 다른 렌즈들에 비해 조립 및 분해를 위한 공구,
리테이닝링 형상 및 구성 등에서 일본 특유의 소형화가 많이
진행된 부분들이 보입니다. 이런 부품들이 작으면 작을수록 디테일한 부분들이
강조되어 보이면서 미적인 욕구를 충족시켜주곤 합니다. 그래서 개인적으로 렌즈나
바디의 폰트 같은 부분들도 최대한 가는 것을 좋아합니다.

하지만 세세한 부품들 덕분에 일단 고착이 진행되면
분해시 주의 및 시간이 오래 걸리는 단점이 있습니다.

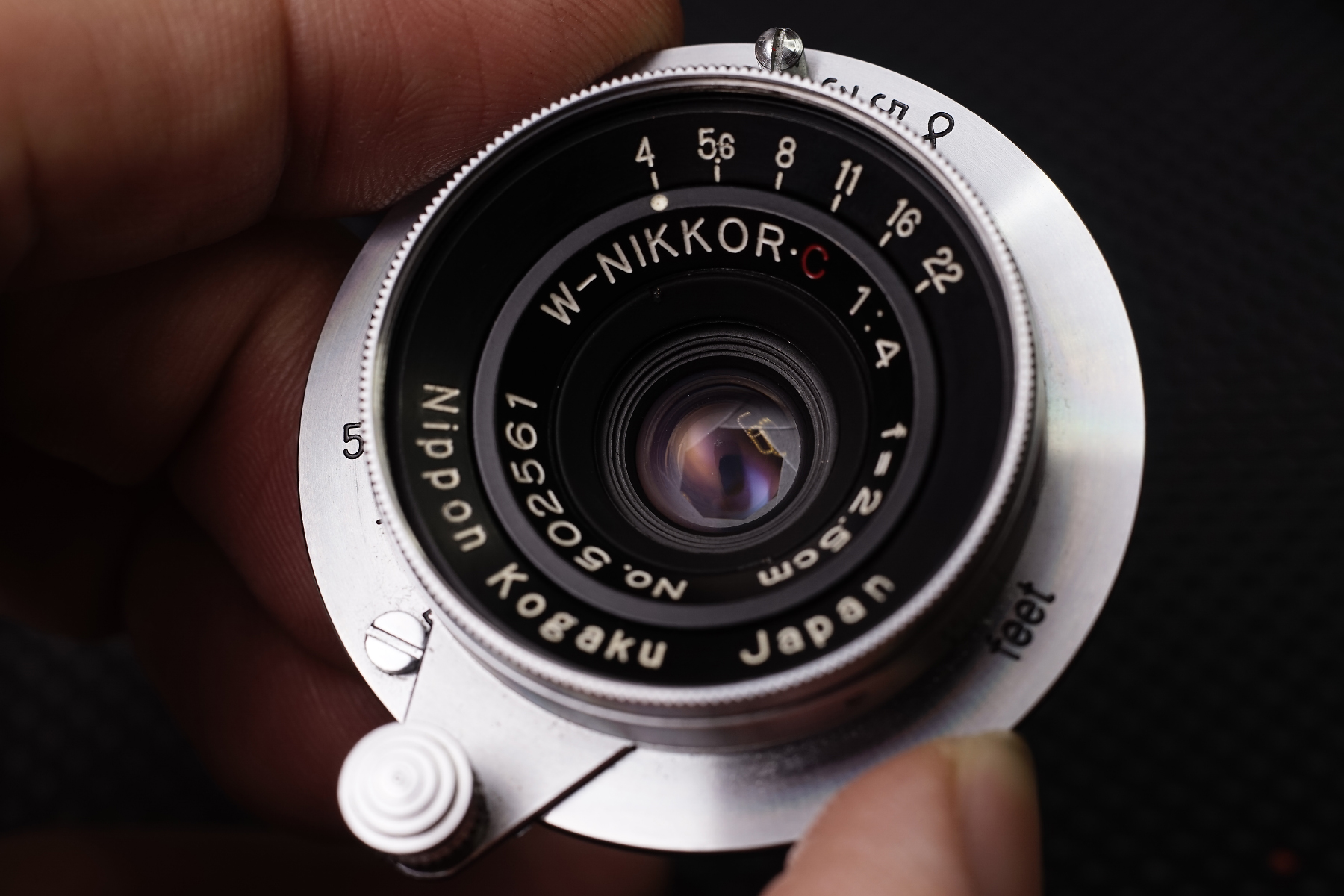

렌즈의 조립시 최종 단계에서 정렬을 마친 뒤 표시한 흔적.
얼마나 꼼꼼하게 검수를 진행하고 조립했는지 알 수 있는 부분입니다.

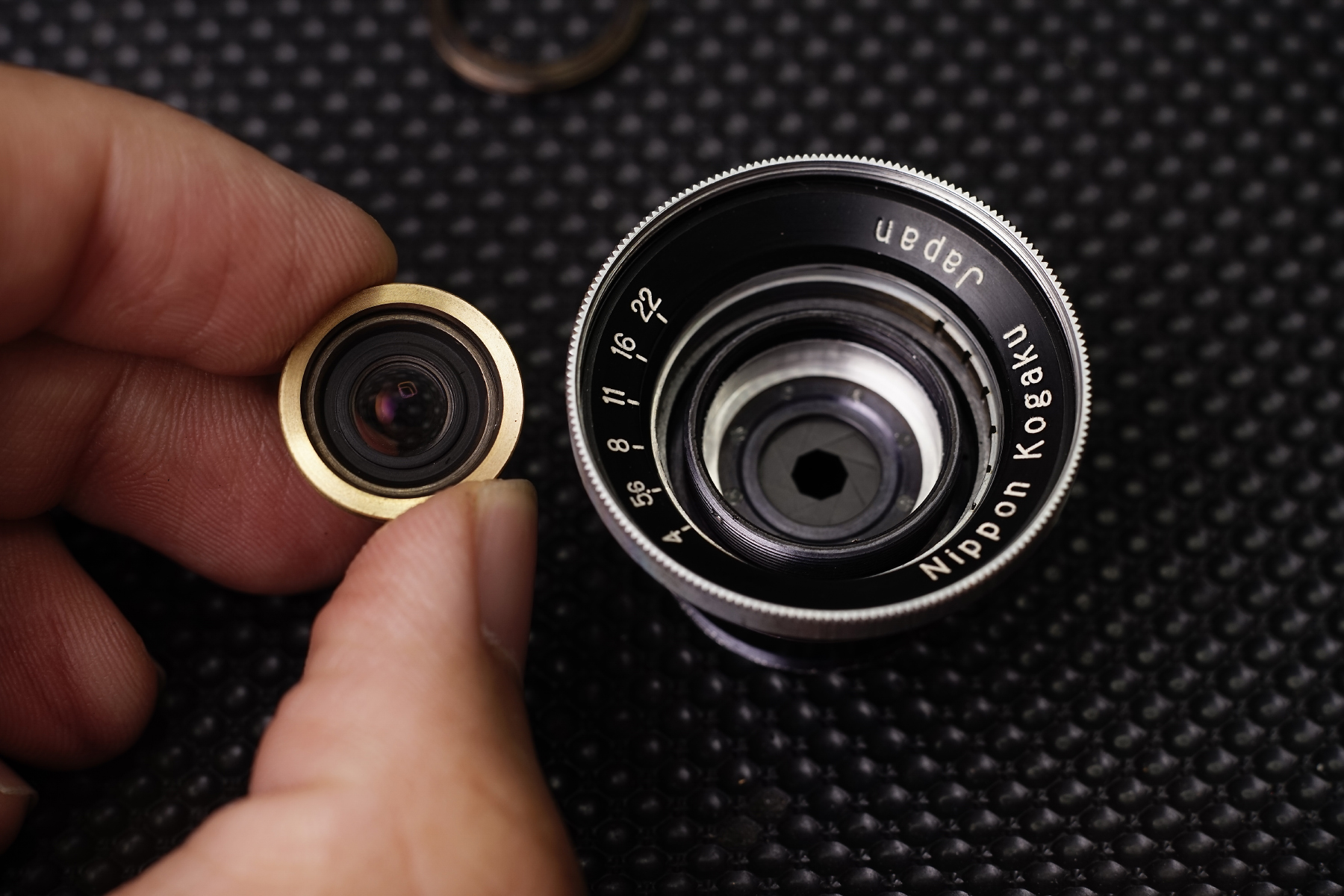

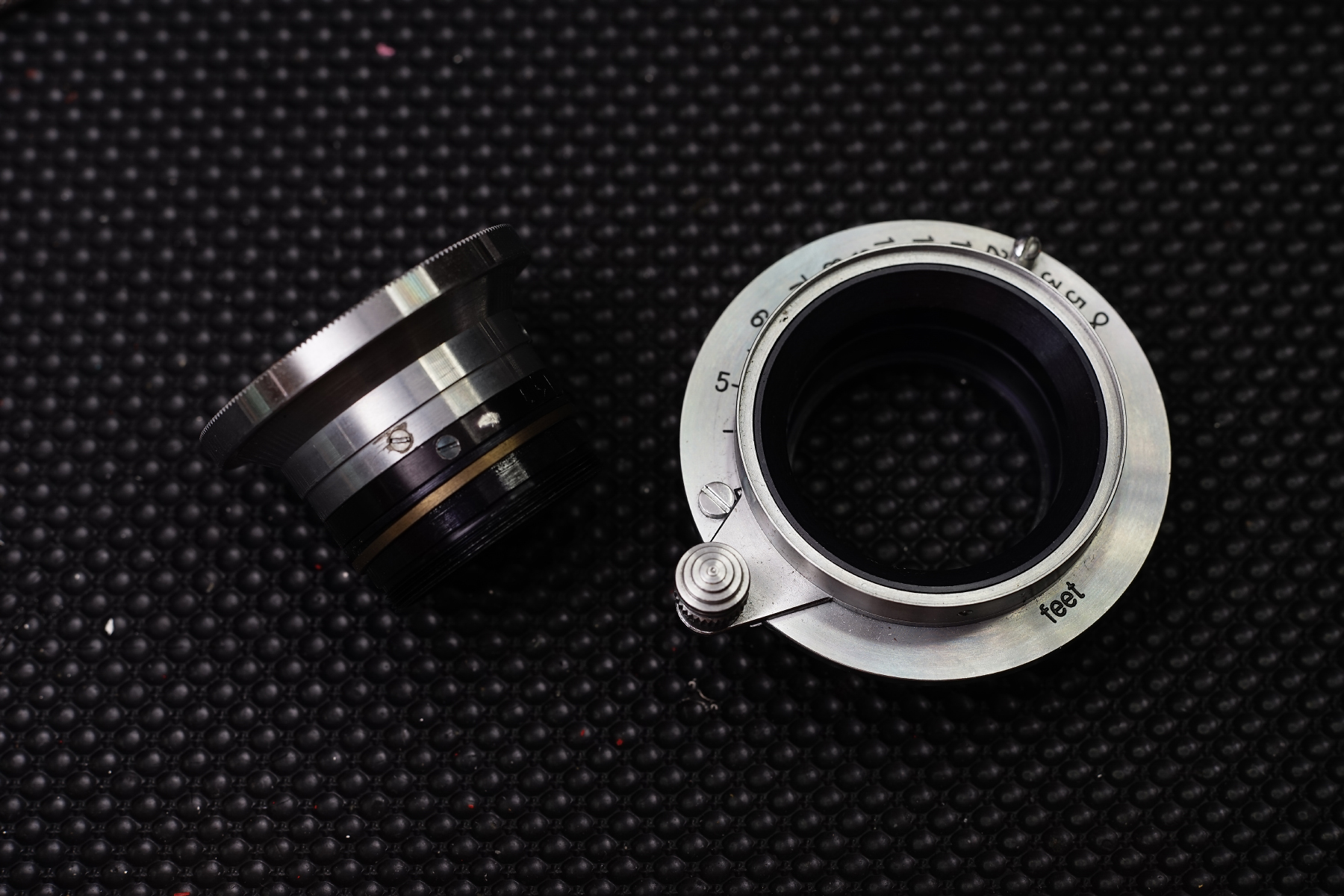

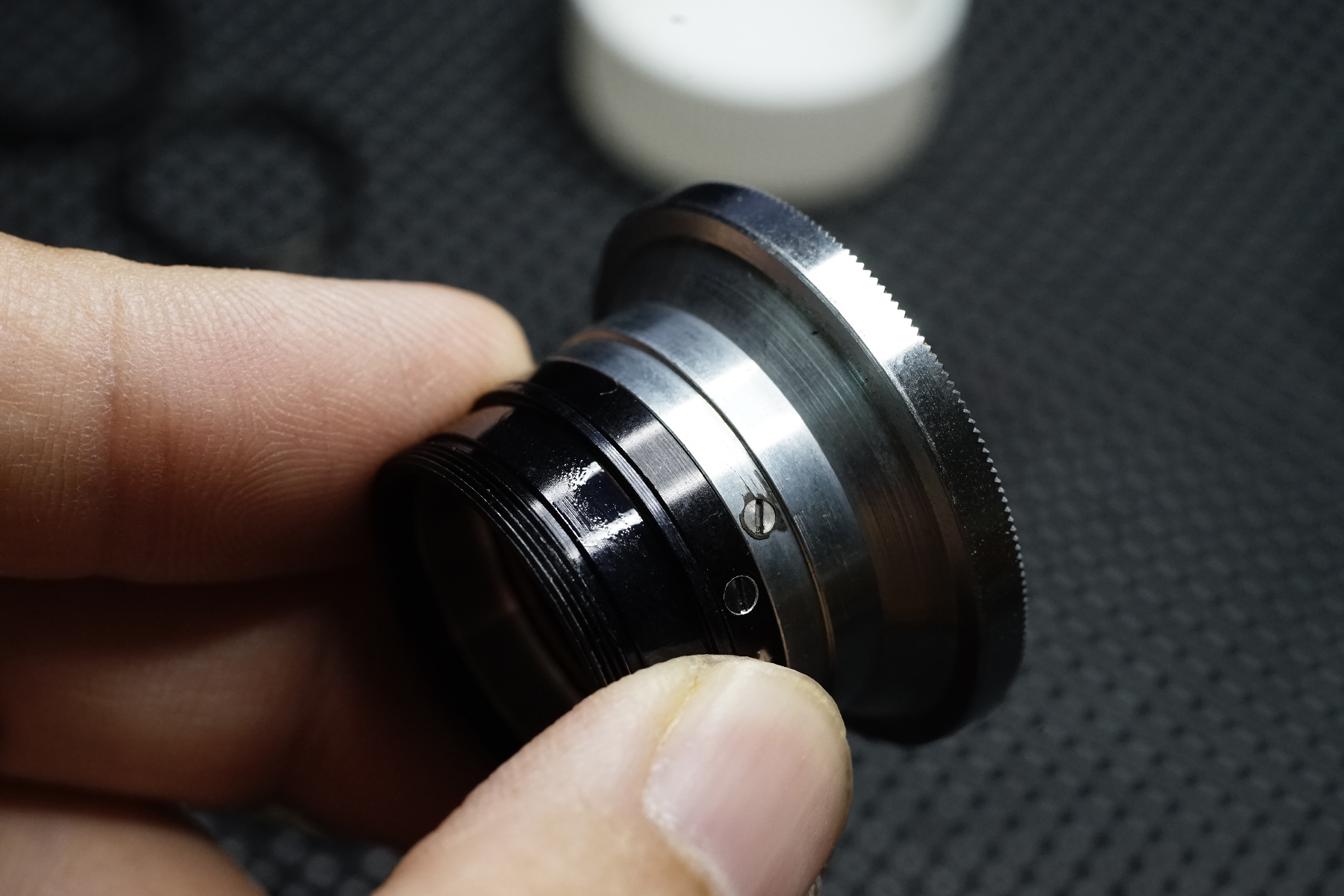

렌즈 경통과 헬리코이드의 분리.







조리개날에 윤활유가 유입된 정도는 아니지만
내측에 윤활유가 흘러들어간 흔적이 있습니다.

추후 작동이나 여름철 뜨거운 기온에 조리개날로
확산될 수 있으므로 닦아주는 작업이 필요합니다.

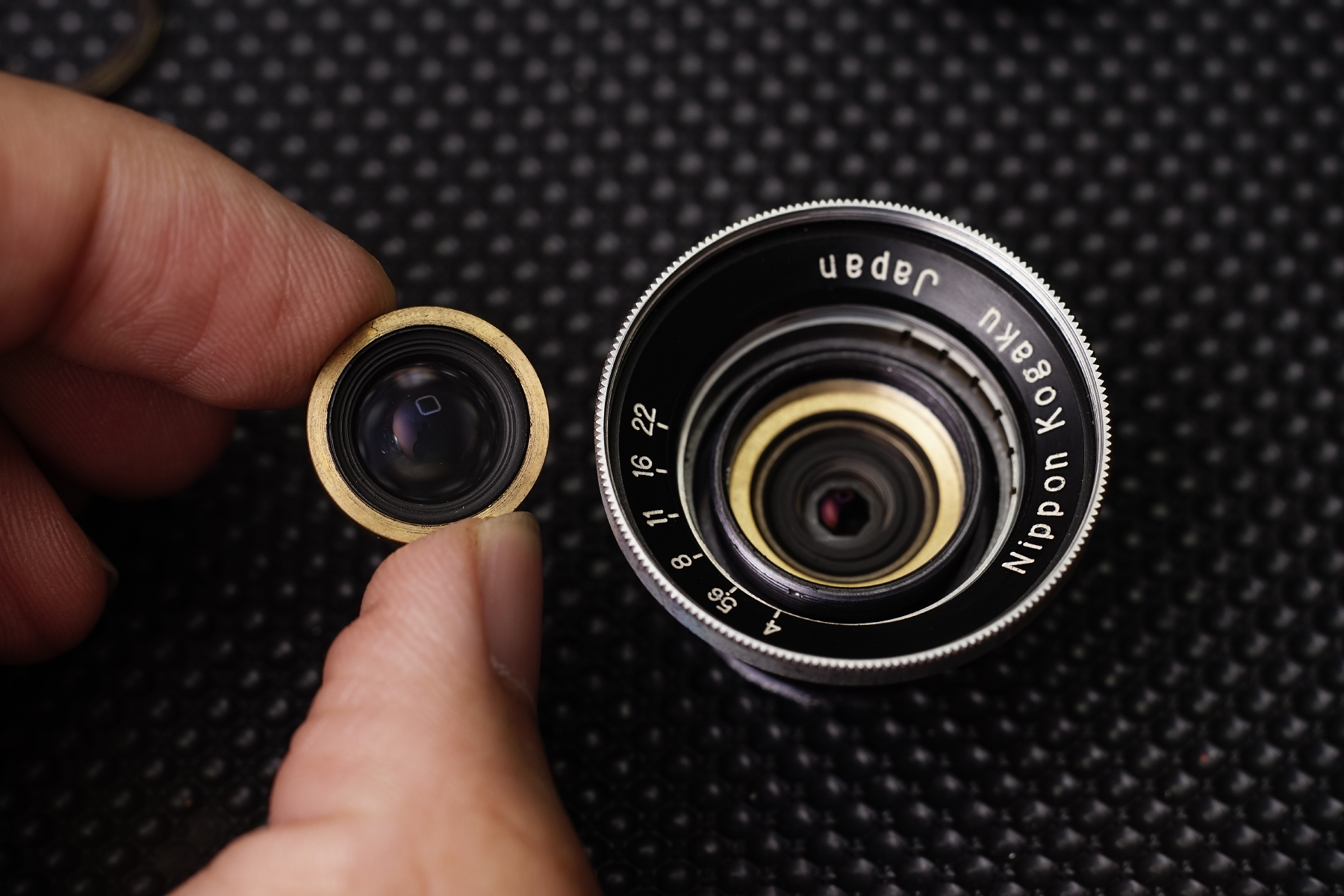

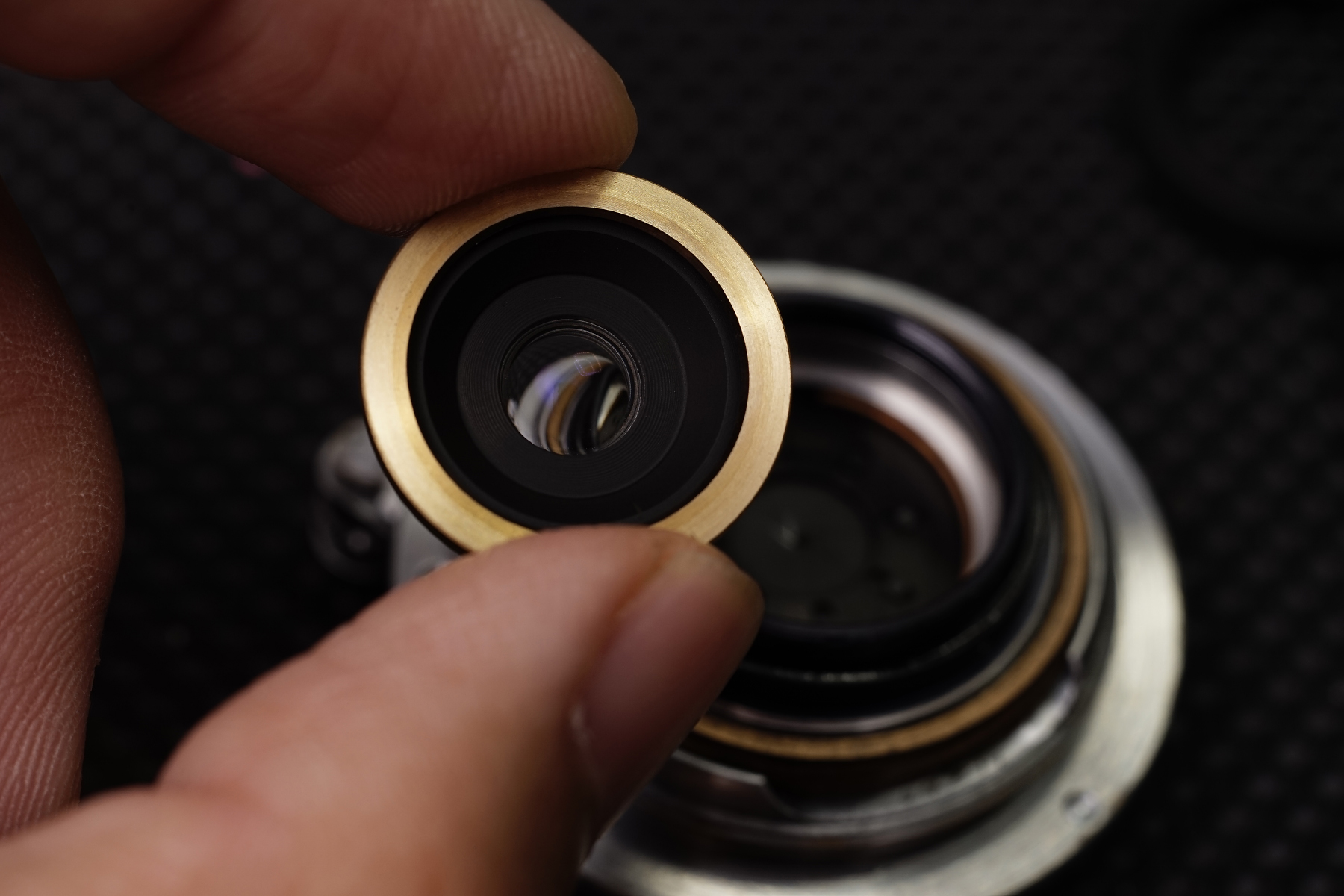

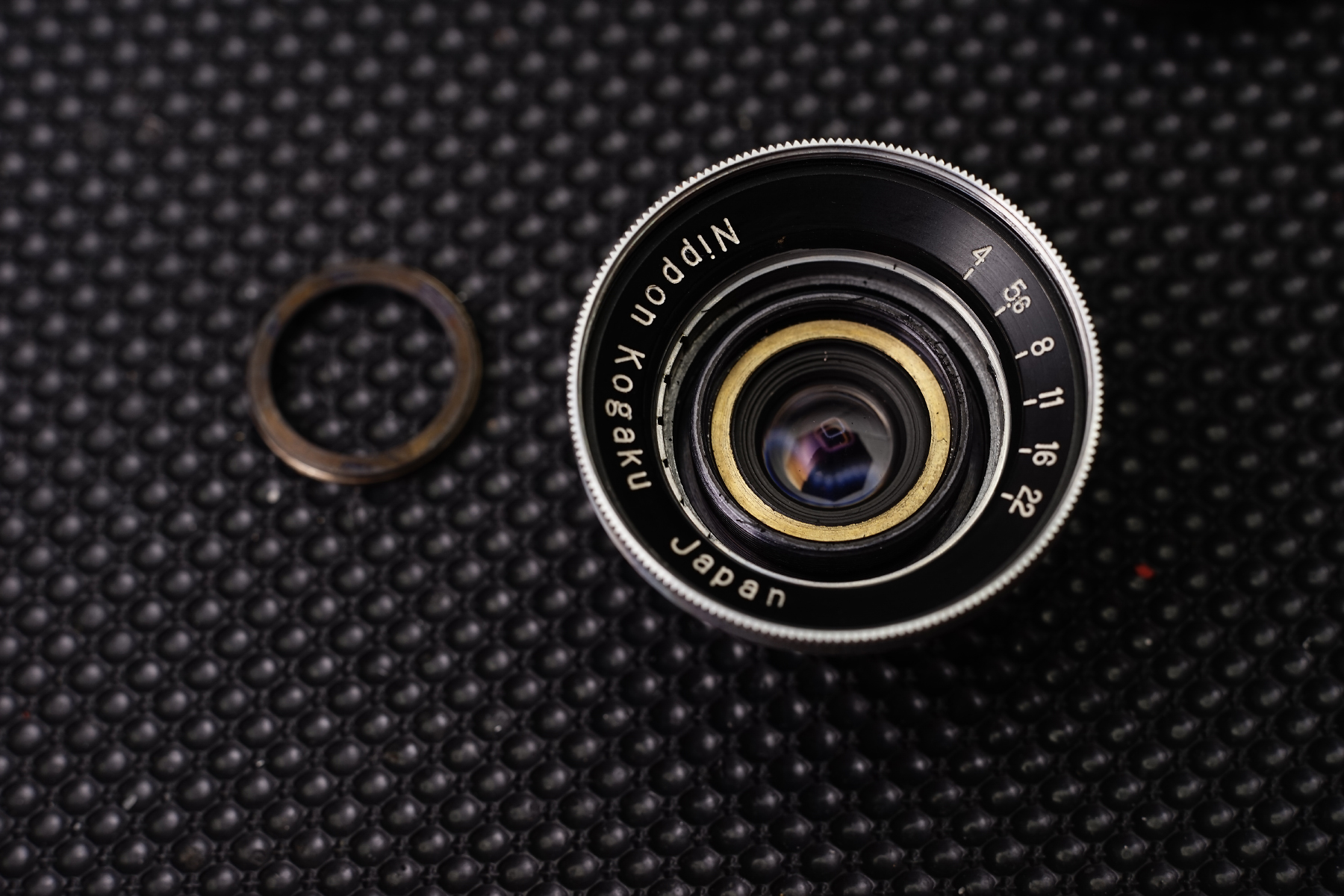

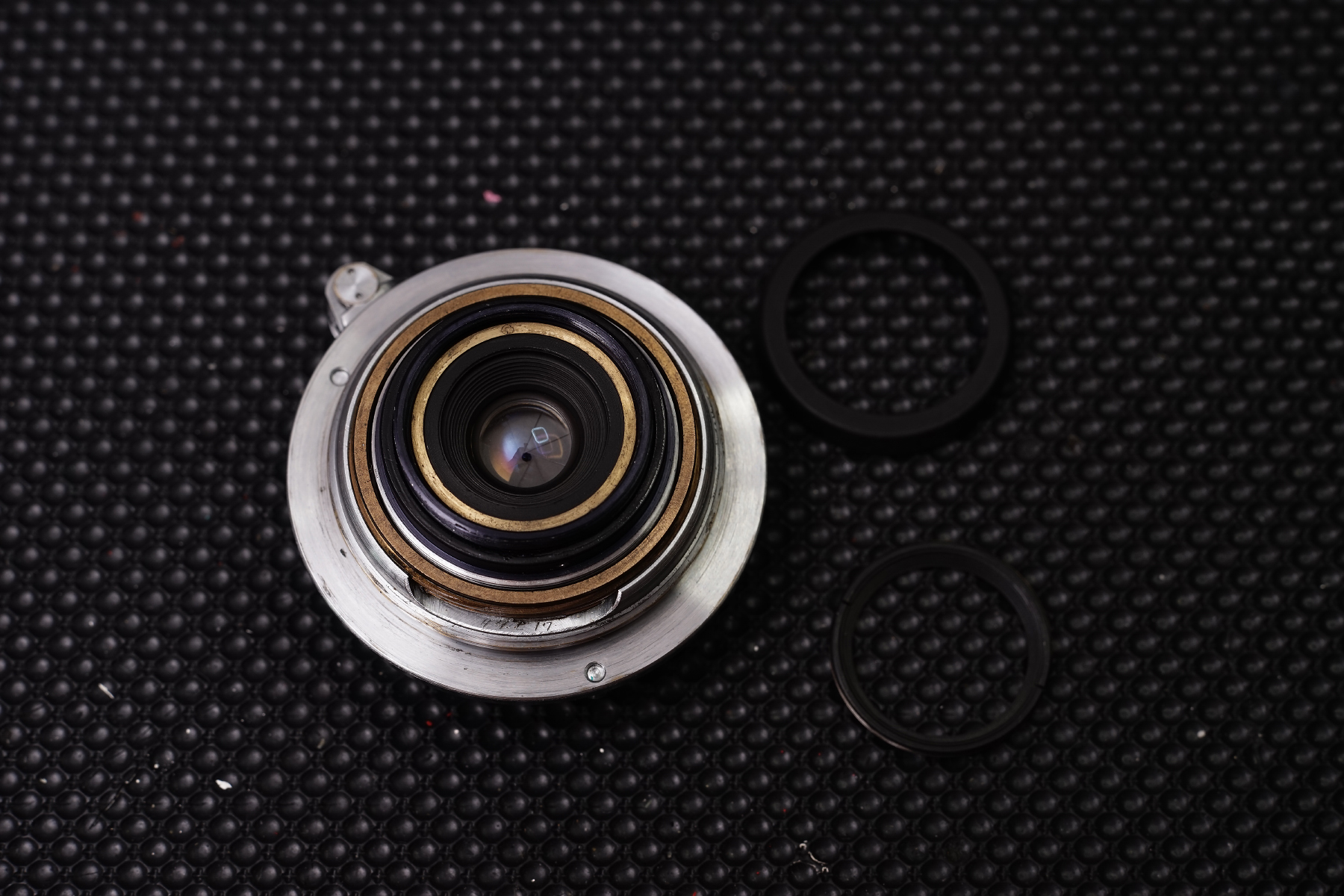

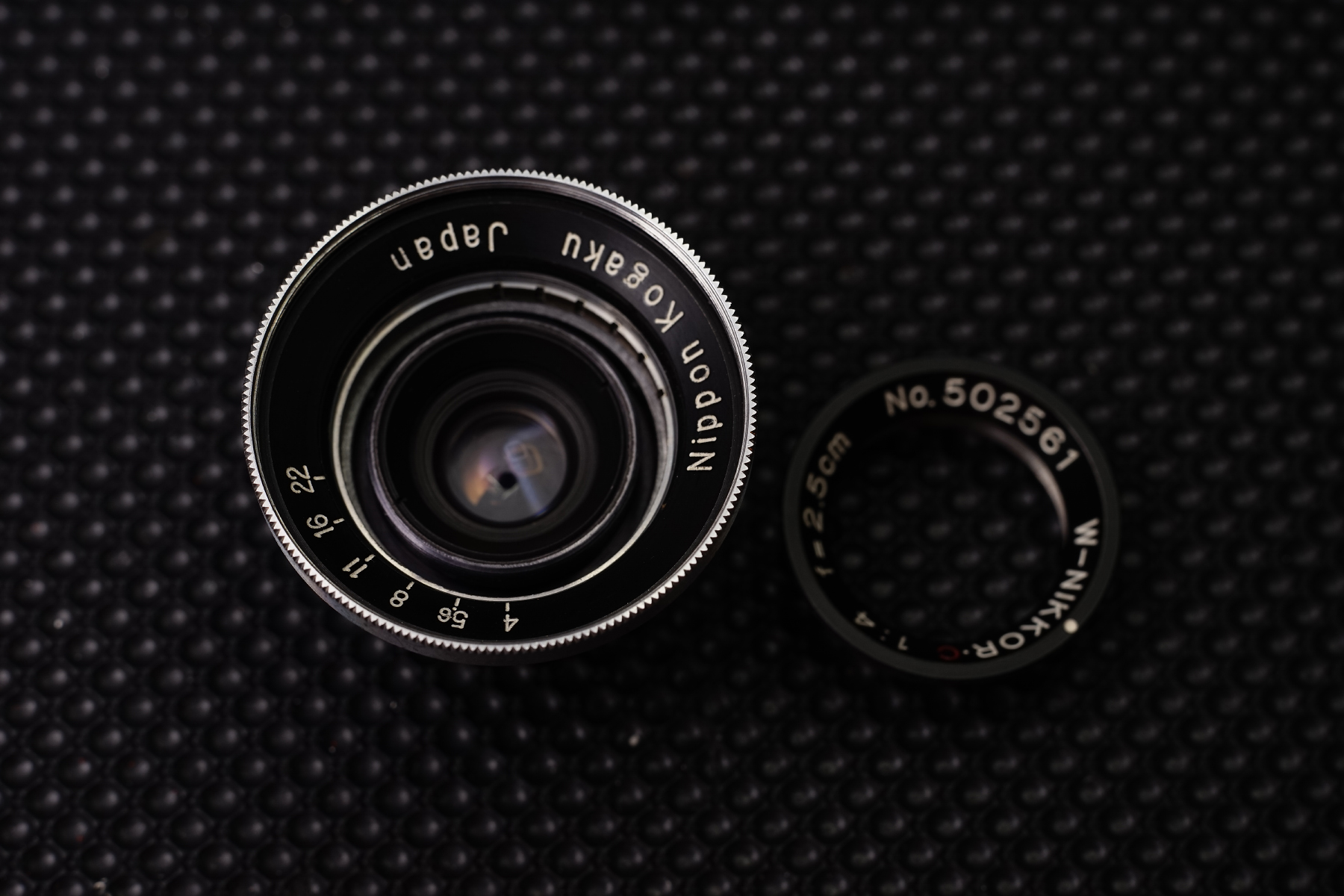

네임링을 분리하고 렌즈 분해에 들어갑니다.

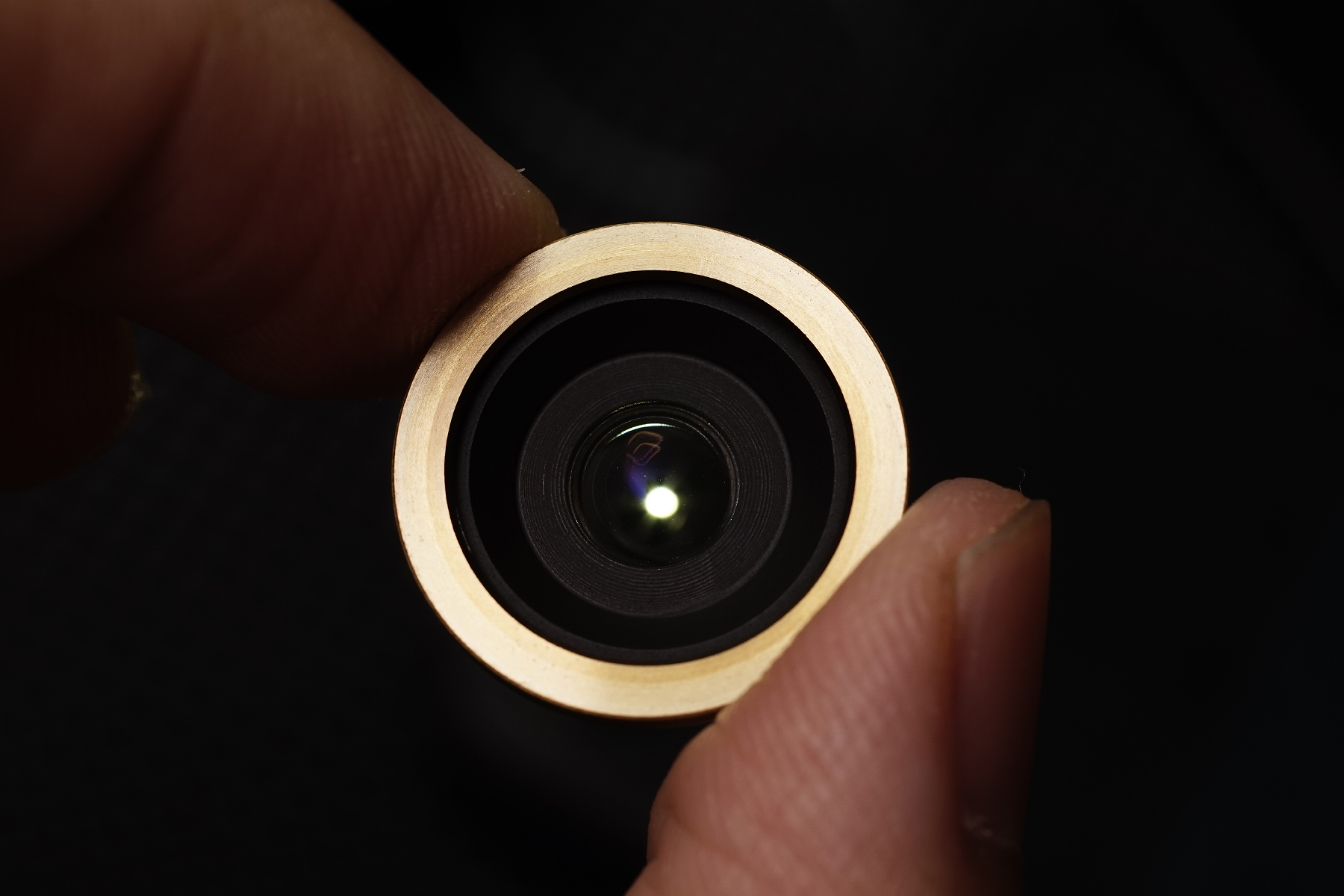

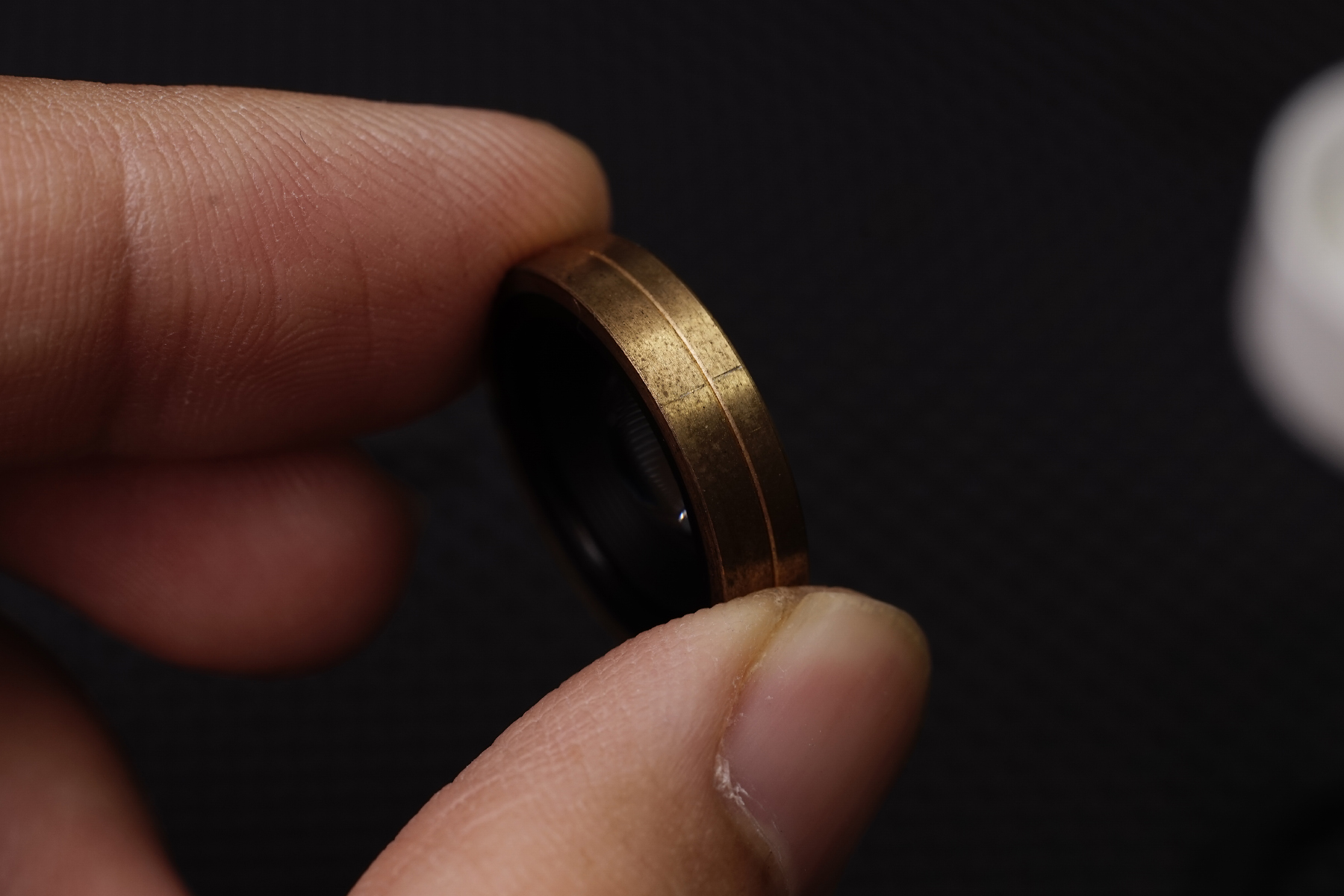

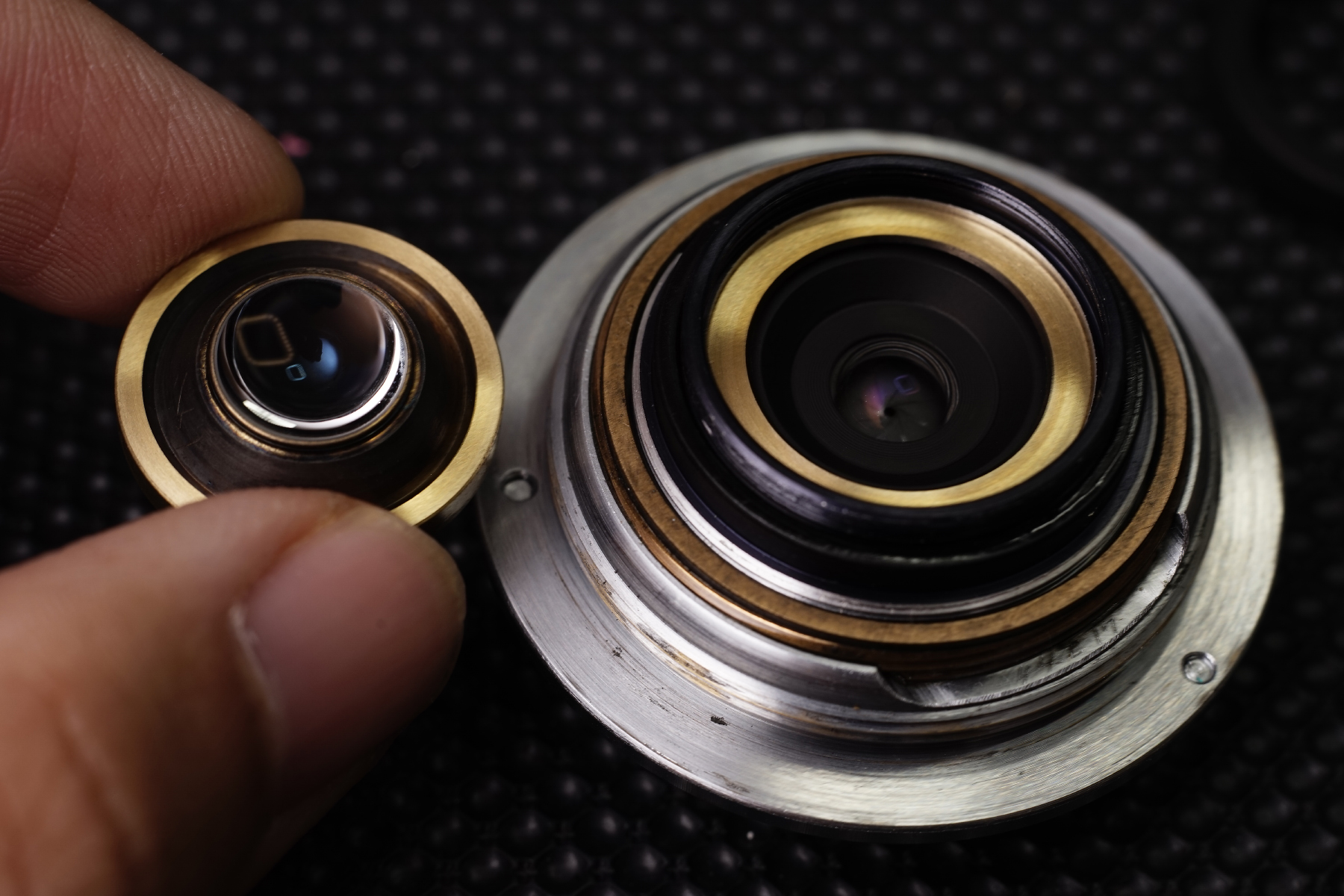

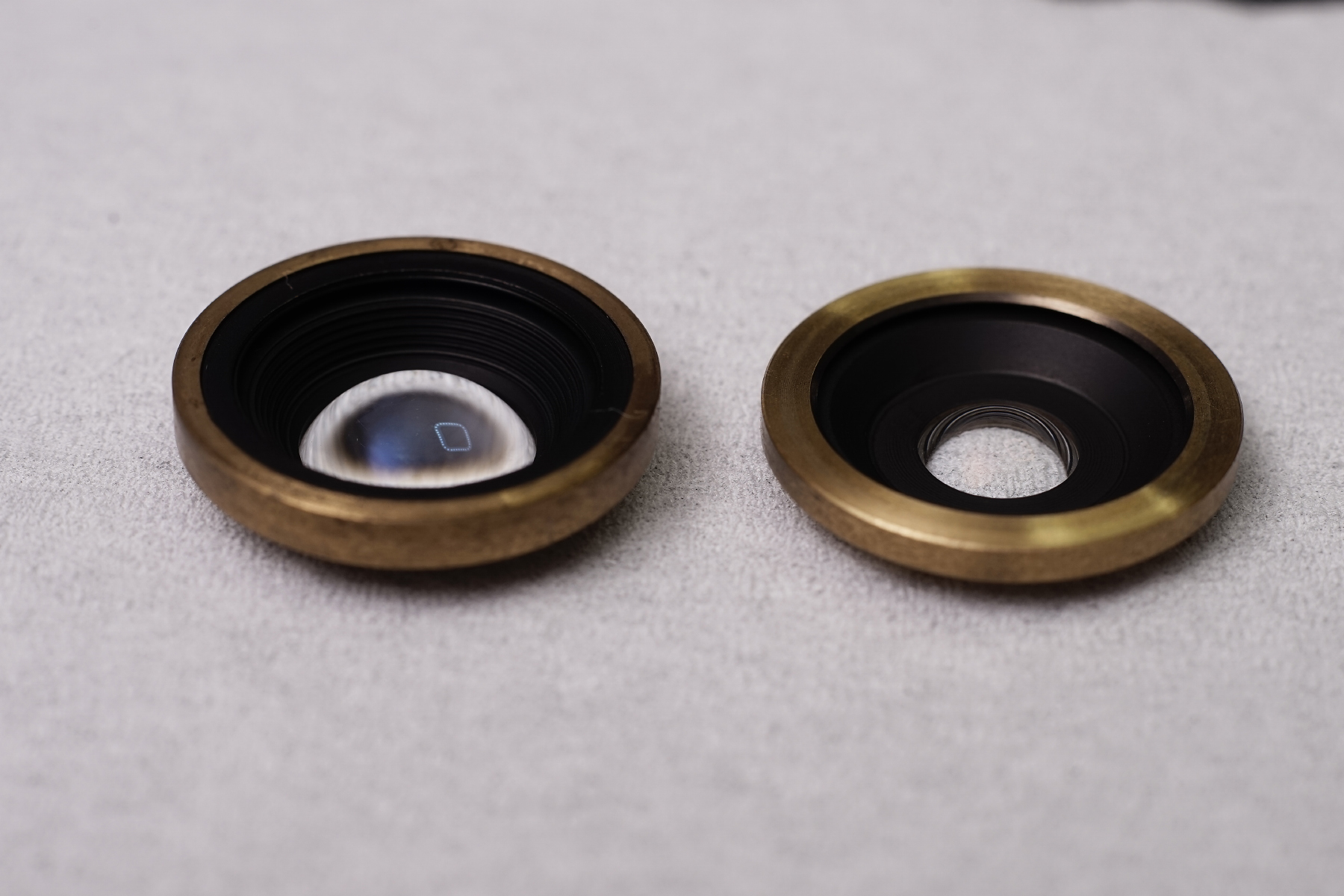

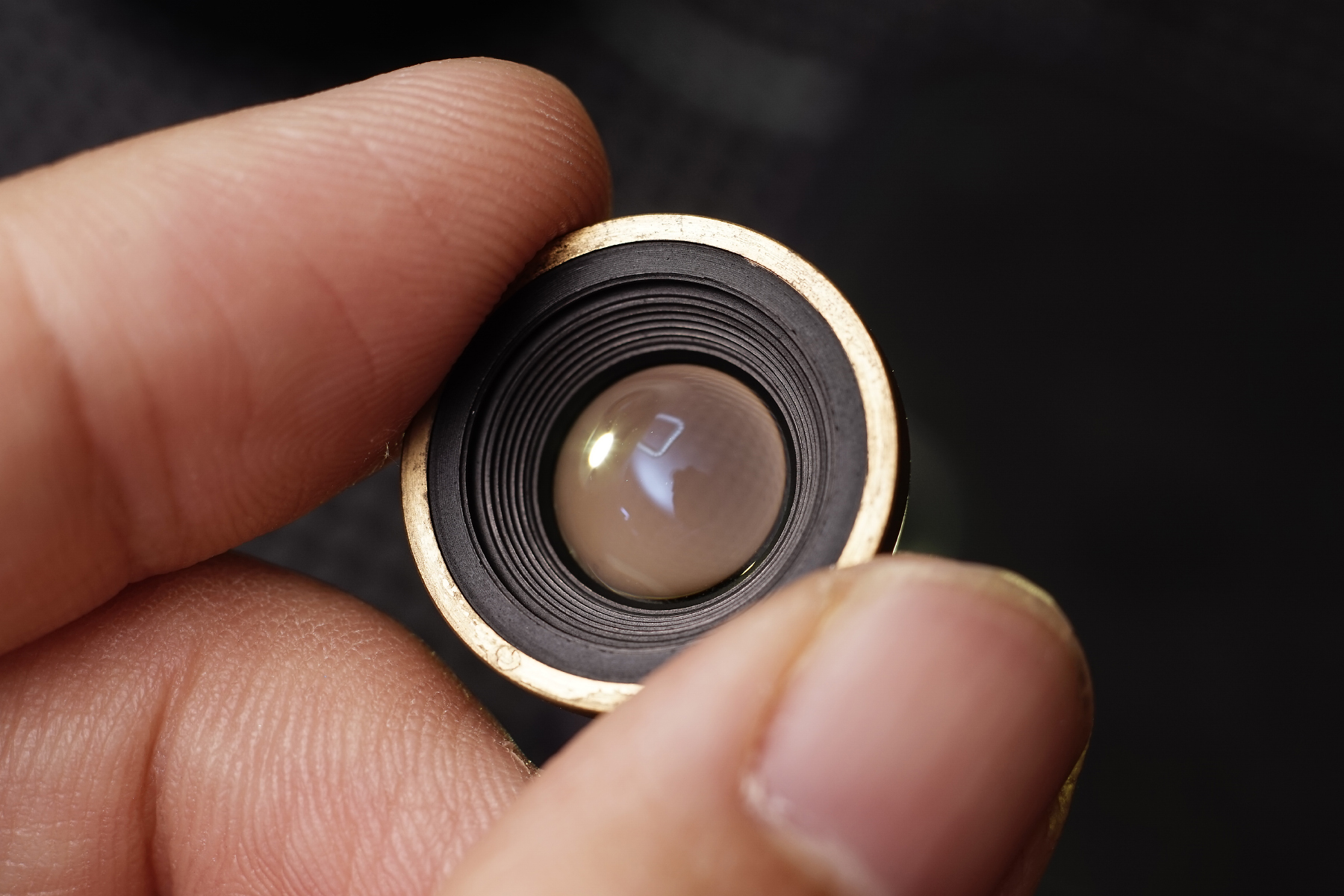

차곡차곡 쌓여있는 렌즈들을 하나씩 조심스럽게 빼내면
4장의 대칭형 구조를 가진 렌즈군이 모두 탈거됩니다.









각 렌즈가 반구의 형태와 가깝고 4장의 렌즈가 독립적으로
1군을 담당하는 토포곤 타입의 특성을 보실 수 있습니다.

이러한 원시적인 구성에서 강한 컨트라스트와 제로에
가까운 왜곡억제 성능을 보여줍니다.

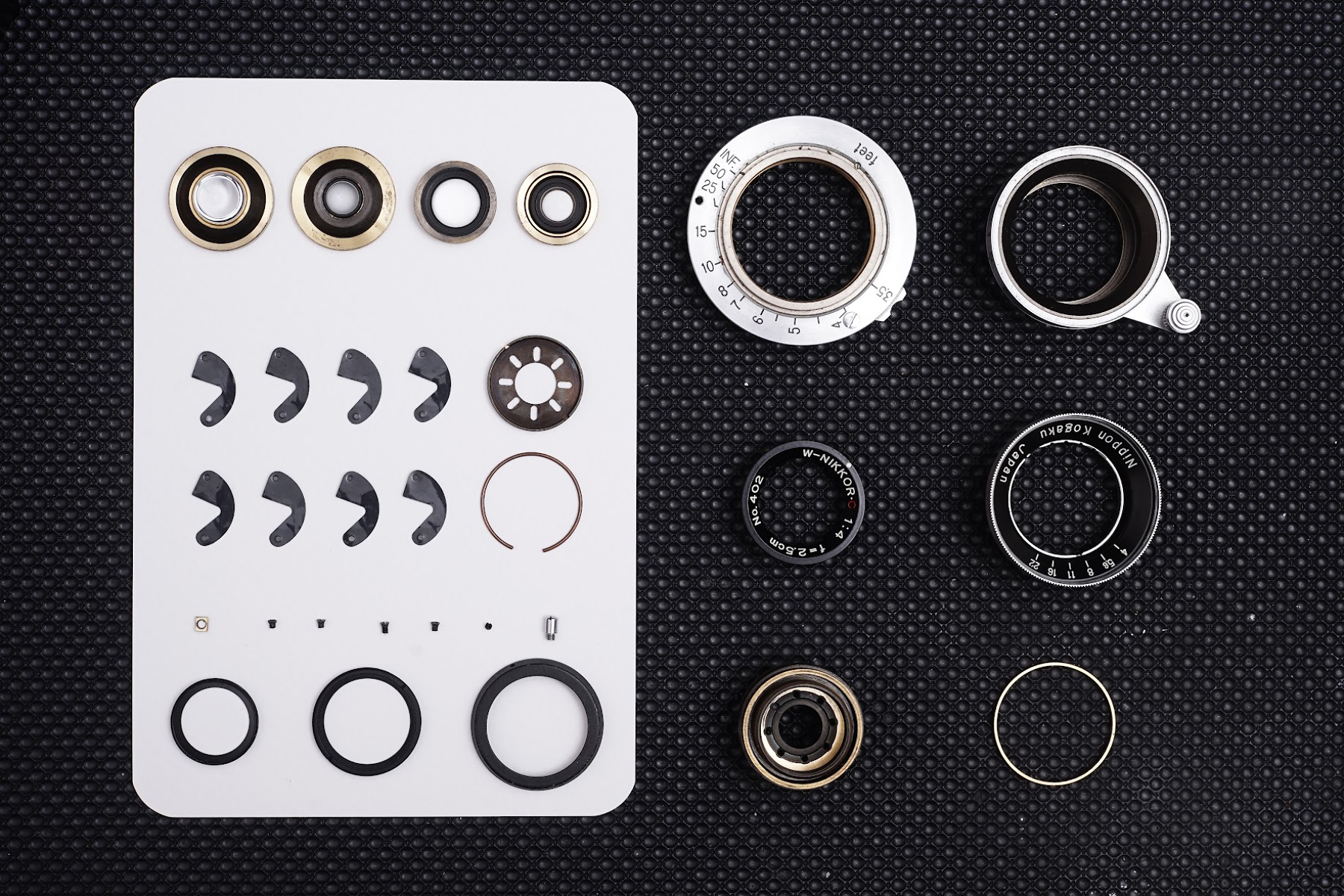

전체 분해된 W-Nikkor 2.5cm F4의 모습. (타개체)

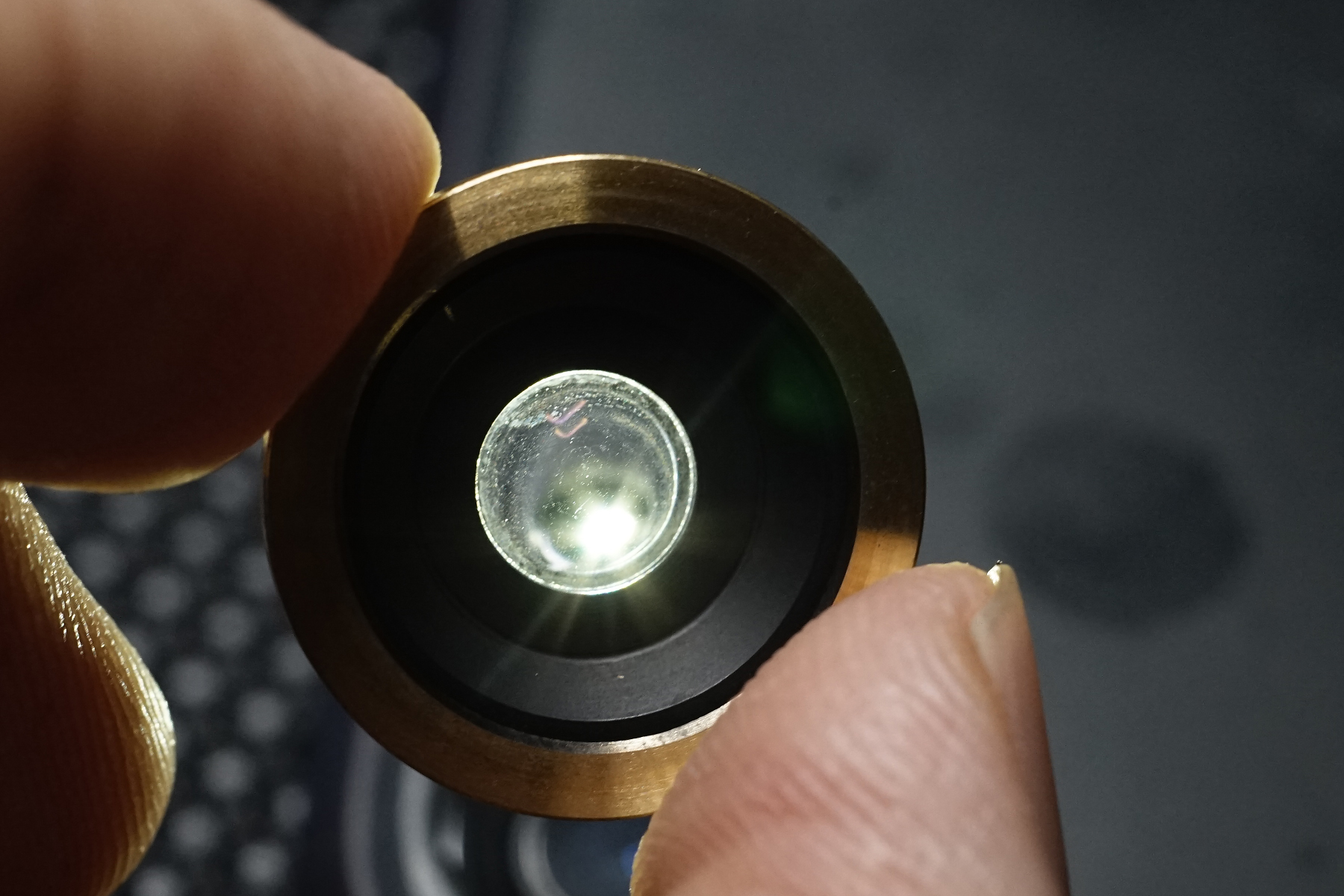

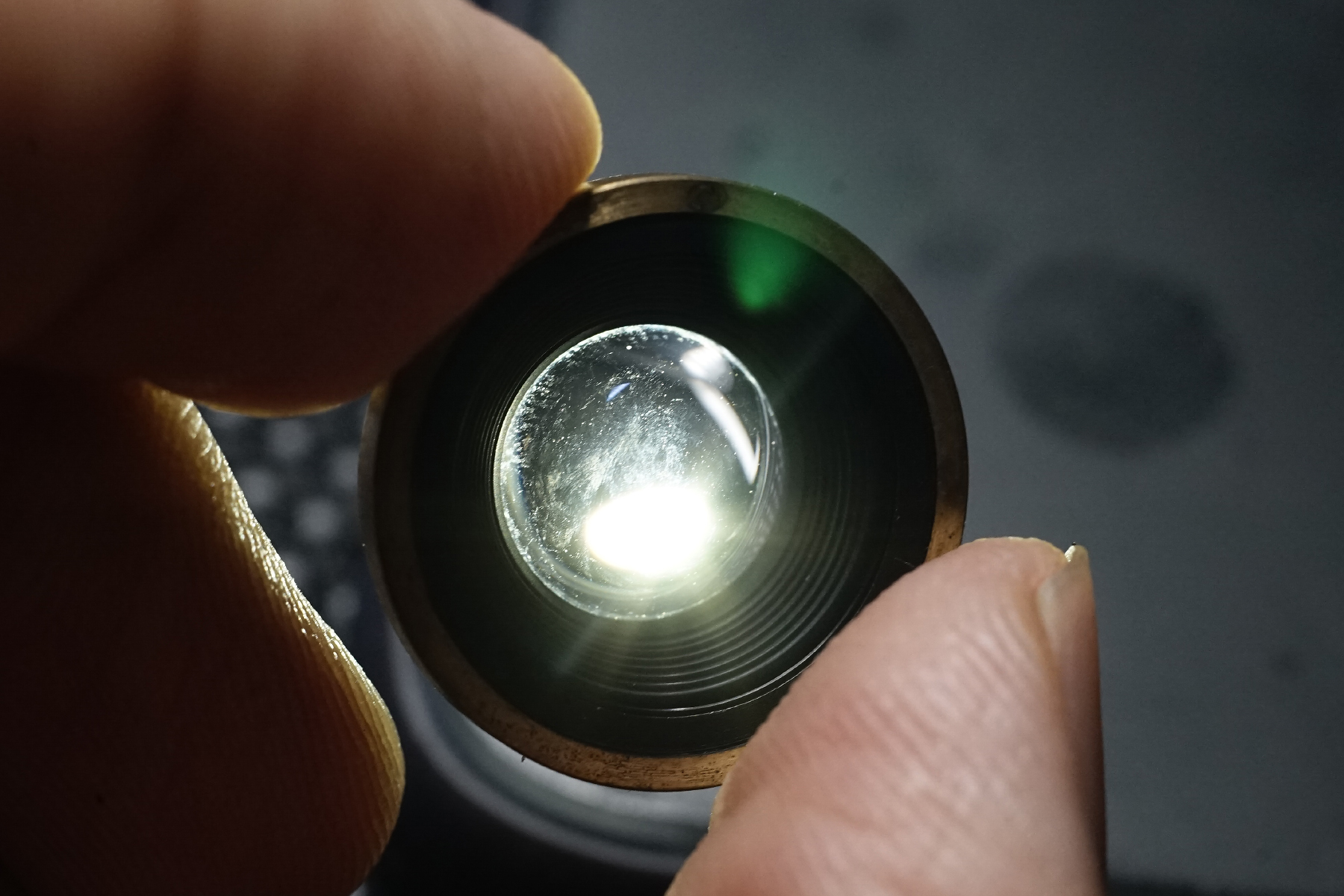

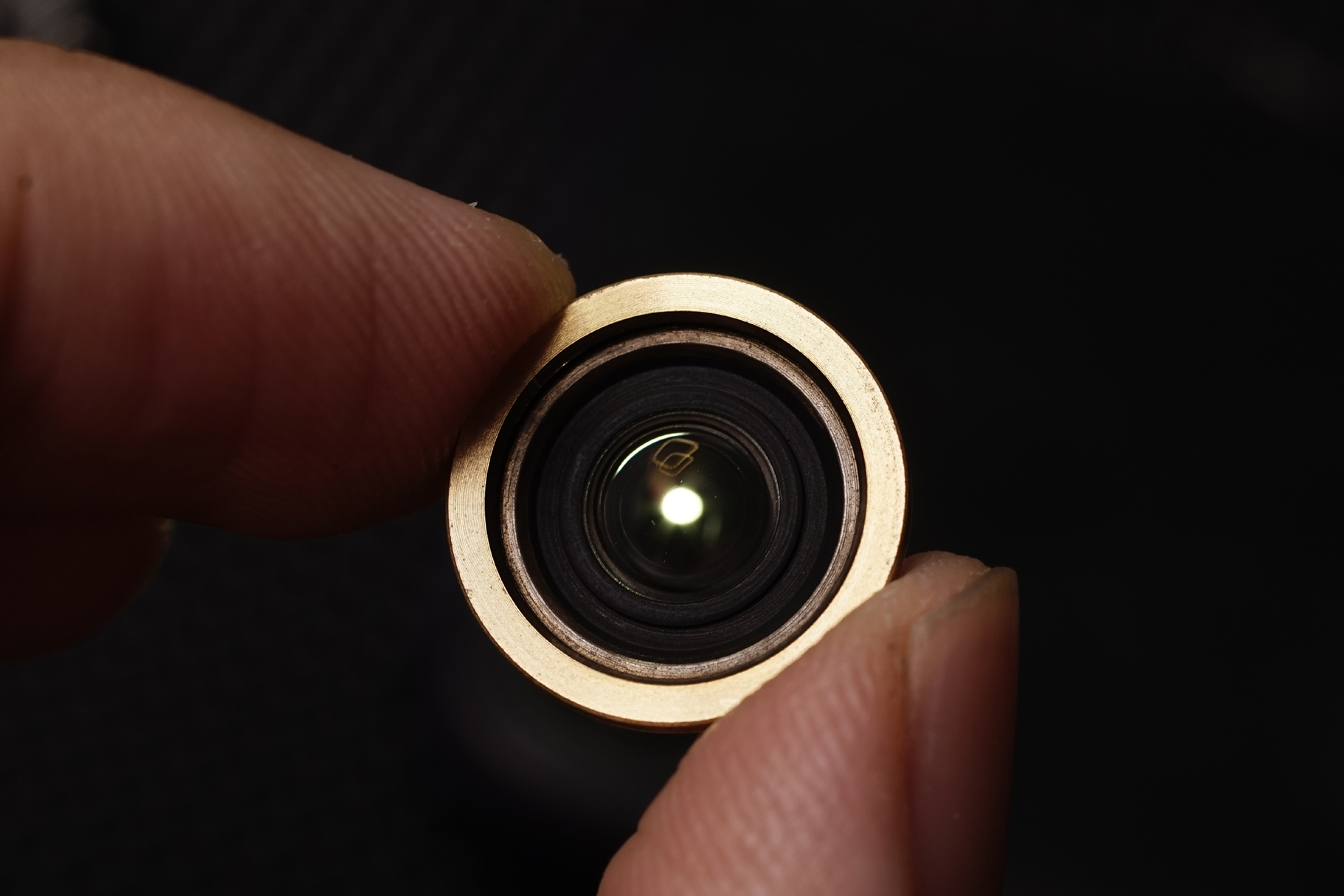

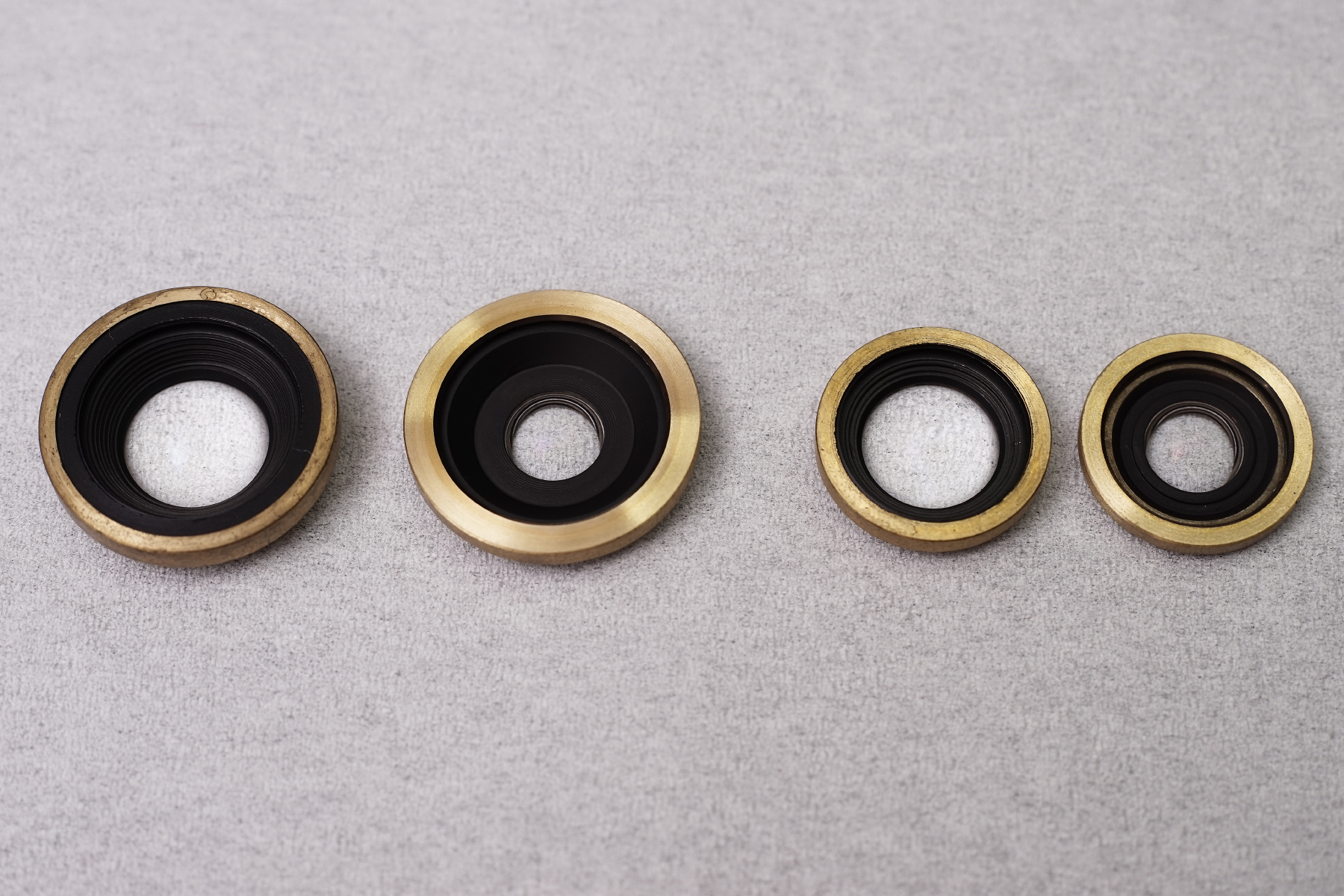

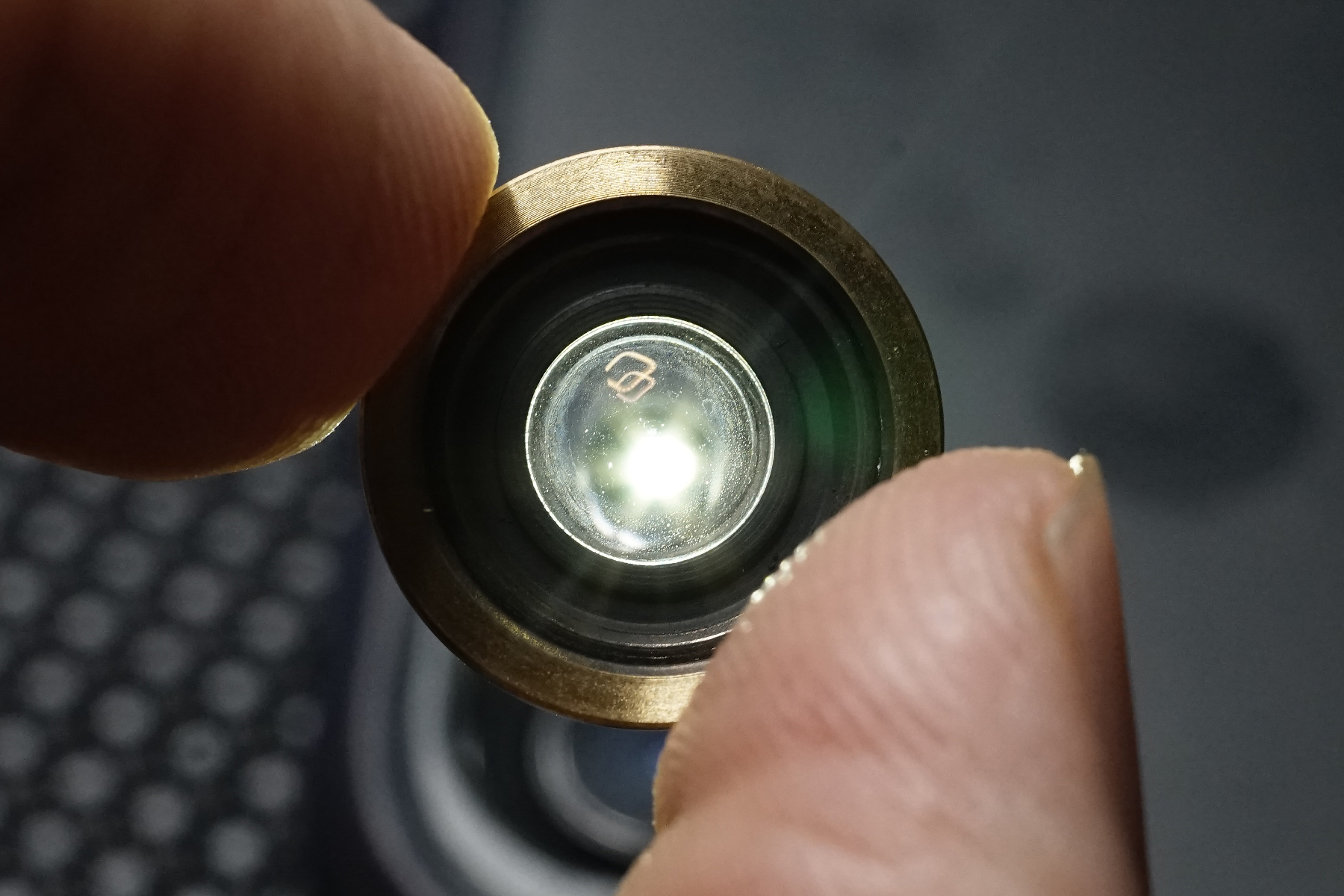

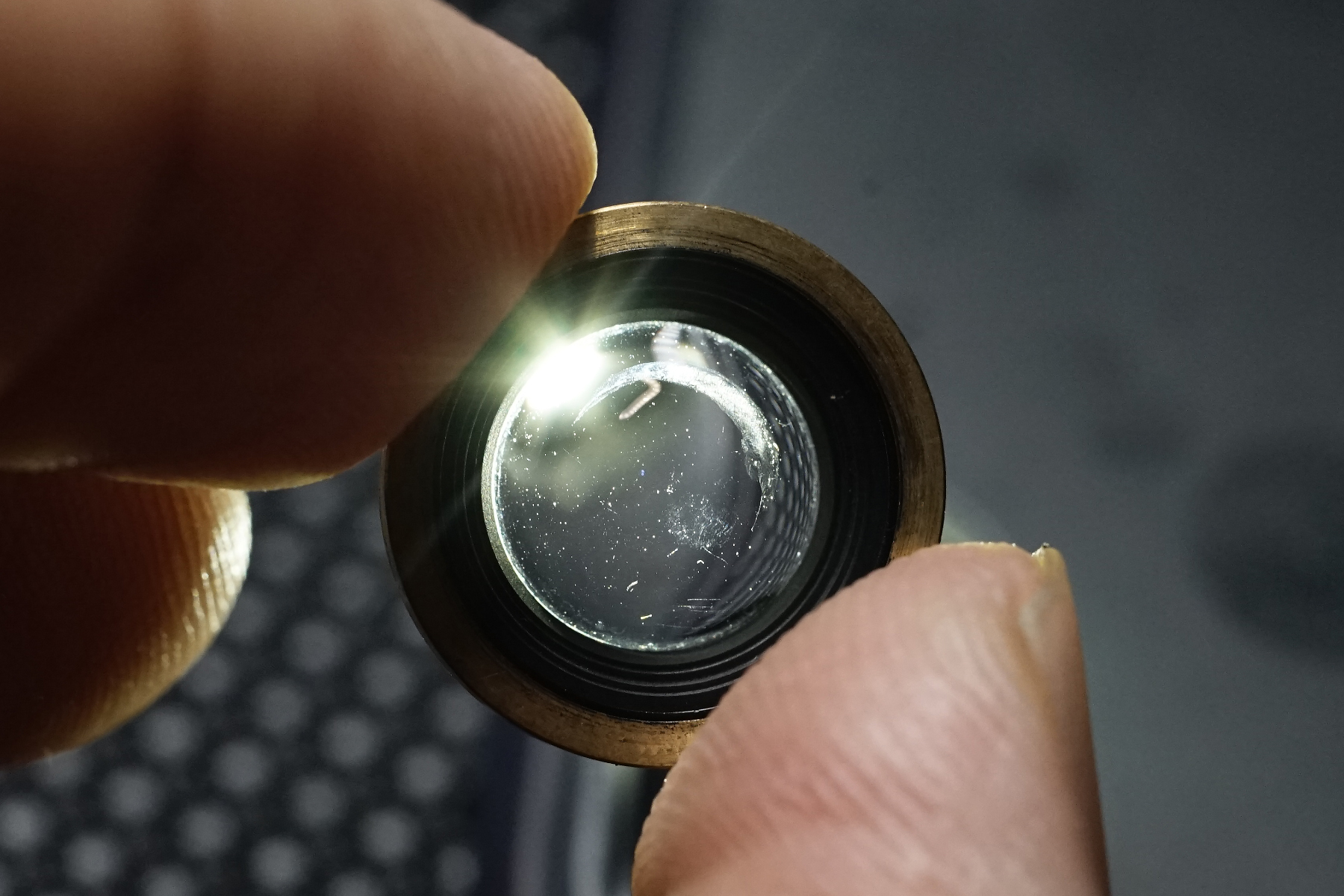

렌즈 각각의 상태를 체크합니다.
약간의 사용흔이나 고착 등을 제외하면 스크래치 자체는
거의 없는 굉장히 보기드문 개체입니다.

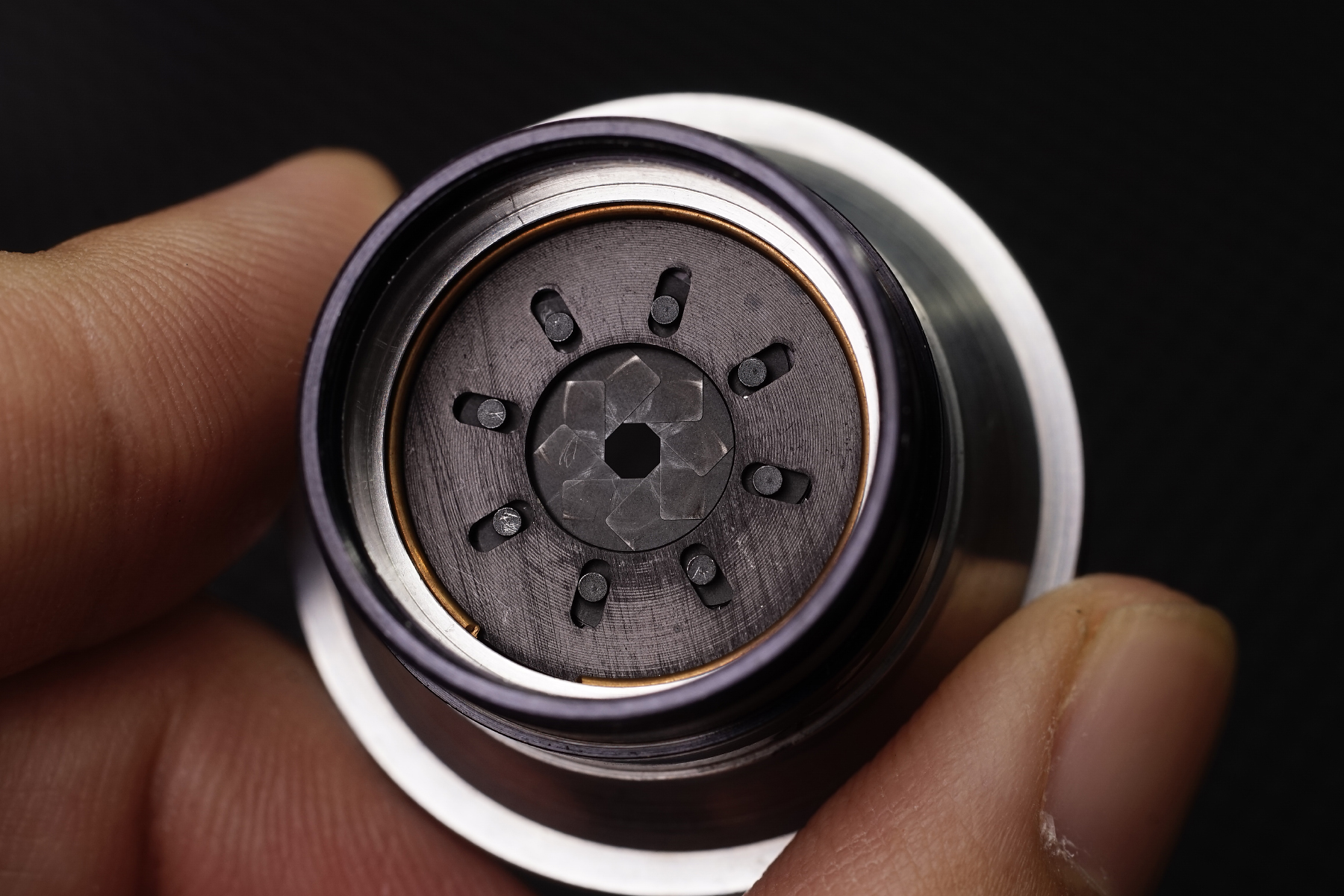

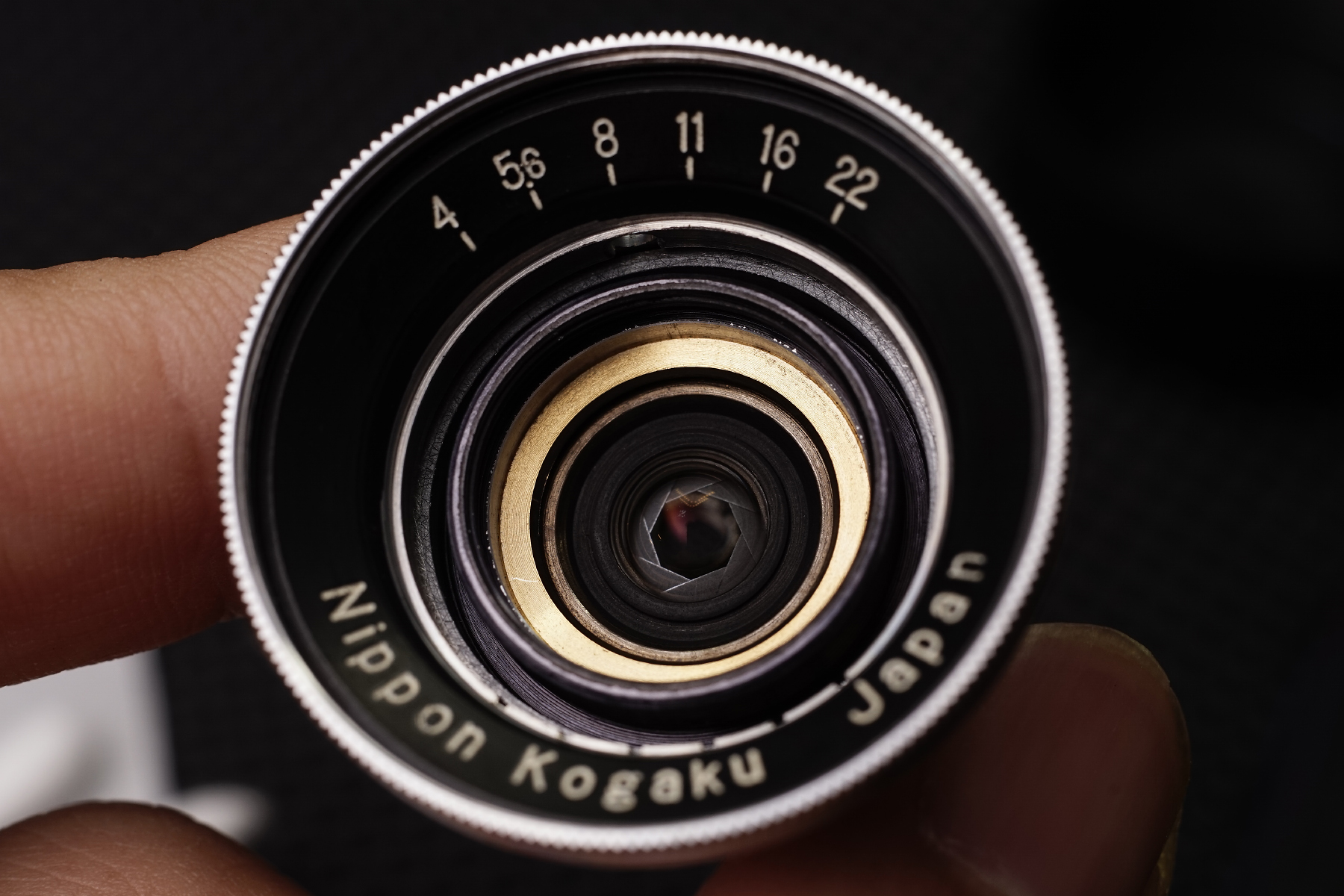

W-Nikkor 2.5cm F4 특유의 표창같은 조리개 형상.
수학적 연속 구조가 떠오르기도 하여 재미있습니다.

이제는 사용자들이 제법 늘고 지난 리뷰 등을 통해 많이들 아시지만
Orion-15 28mm F6, Canon 25mm F3.5 등 토포곤 타입 렌즈들은
큰 곡률에서 나타나는 주변부 광량저하를 보정하기 위해
조리개를 어느정도 조여진 상태에서 최대개방 조리개를 설정합니다.

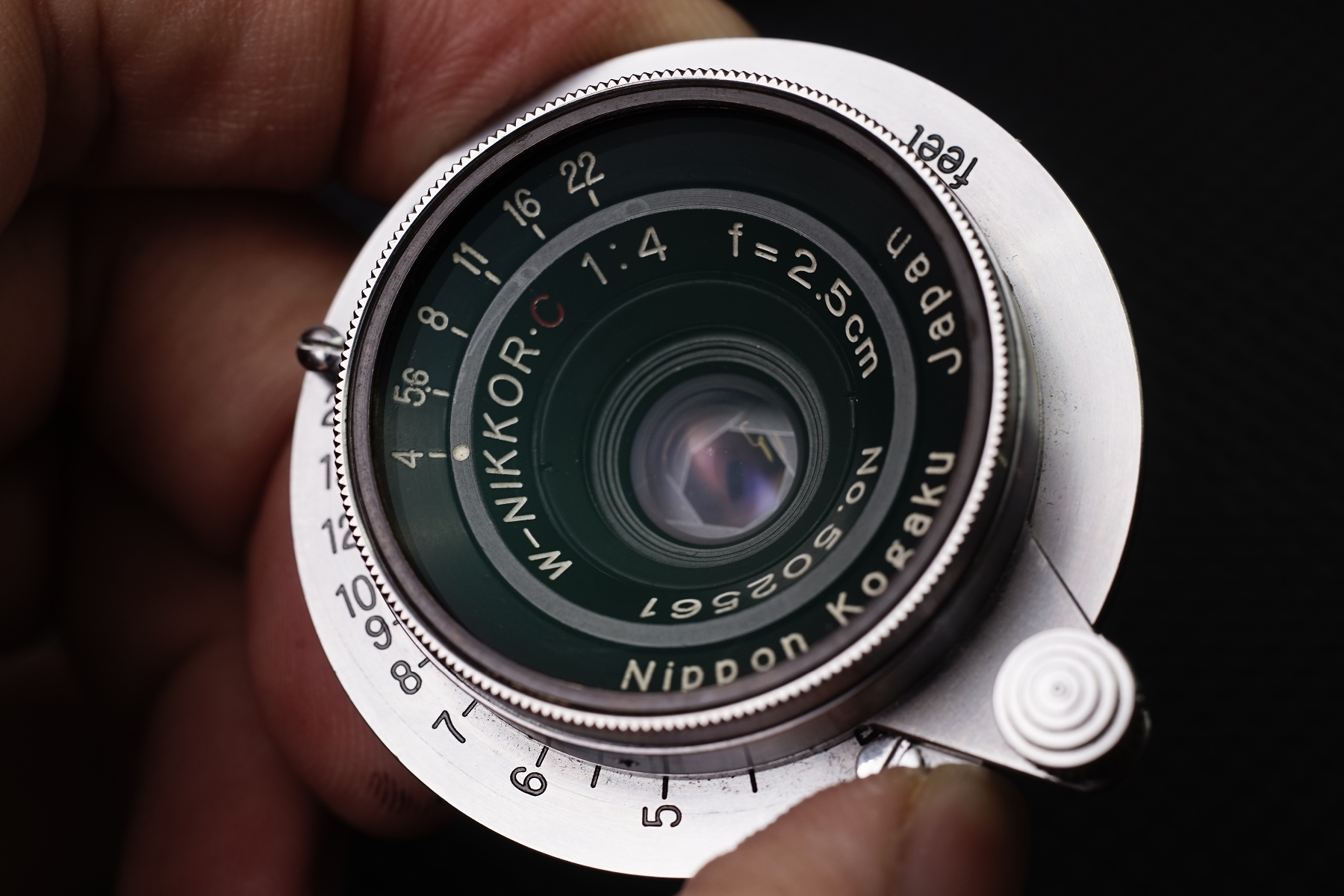

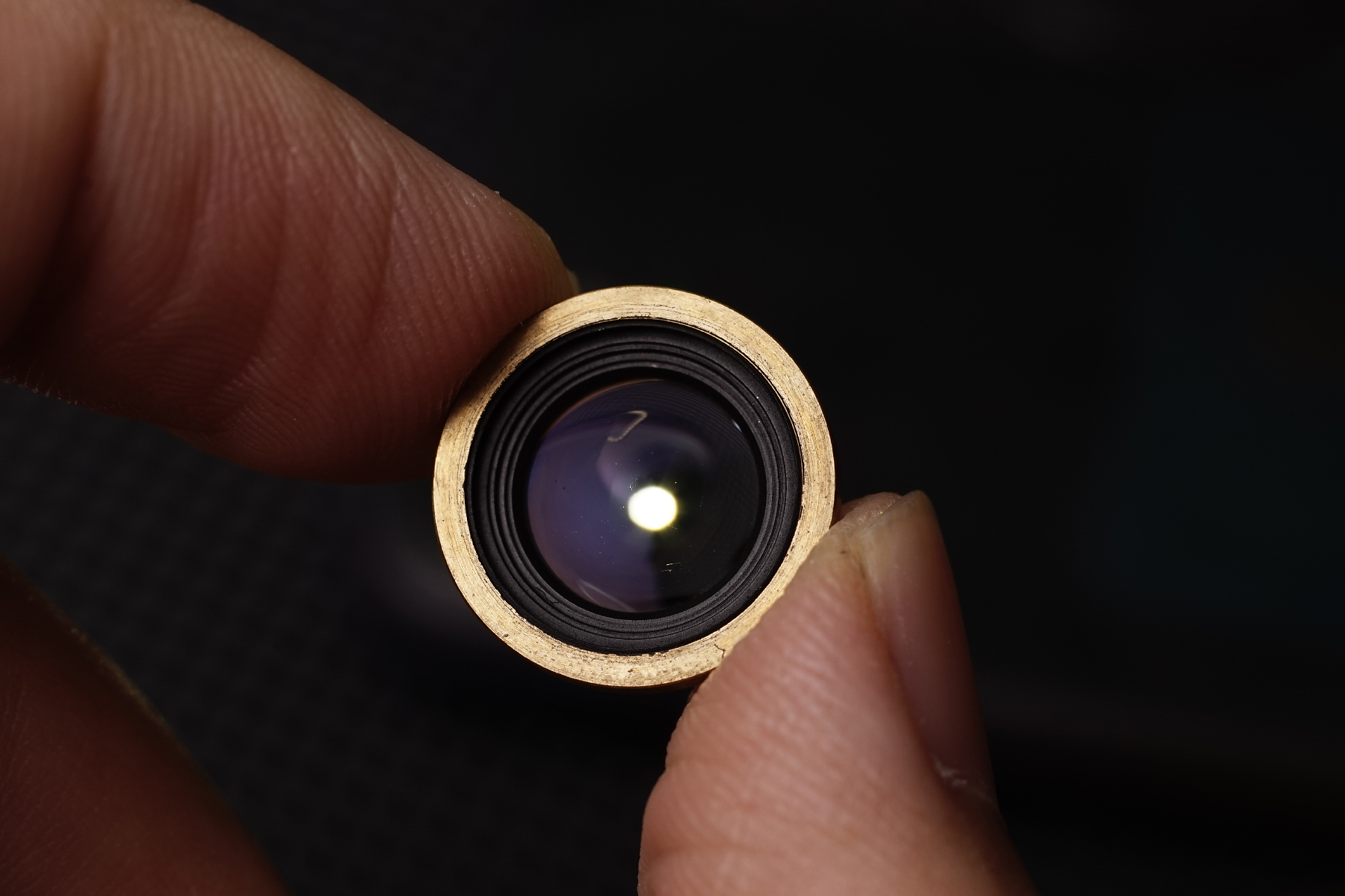

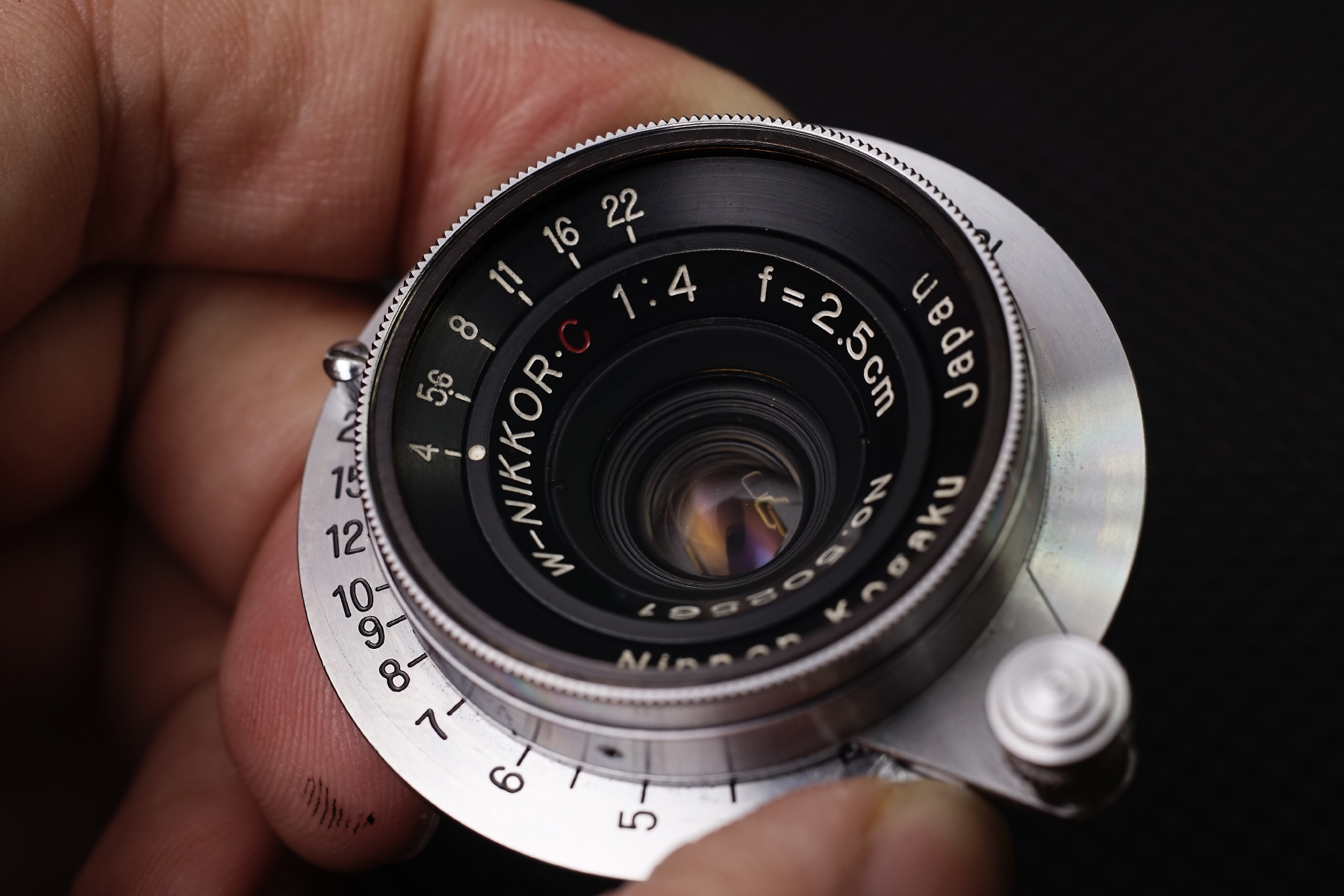

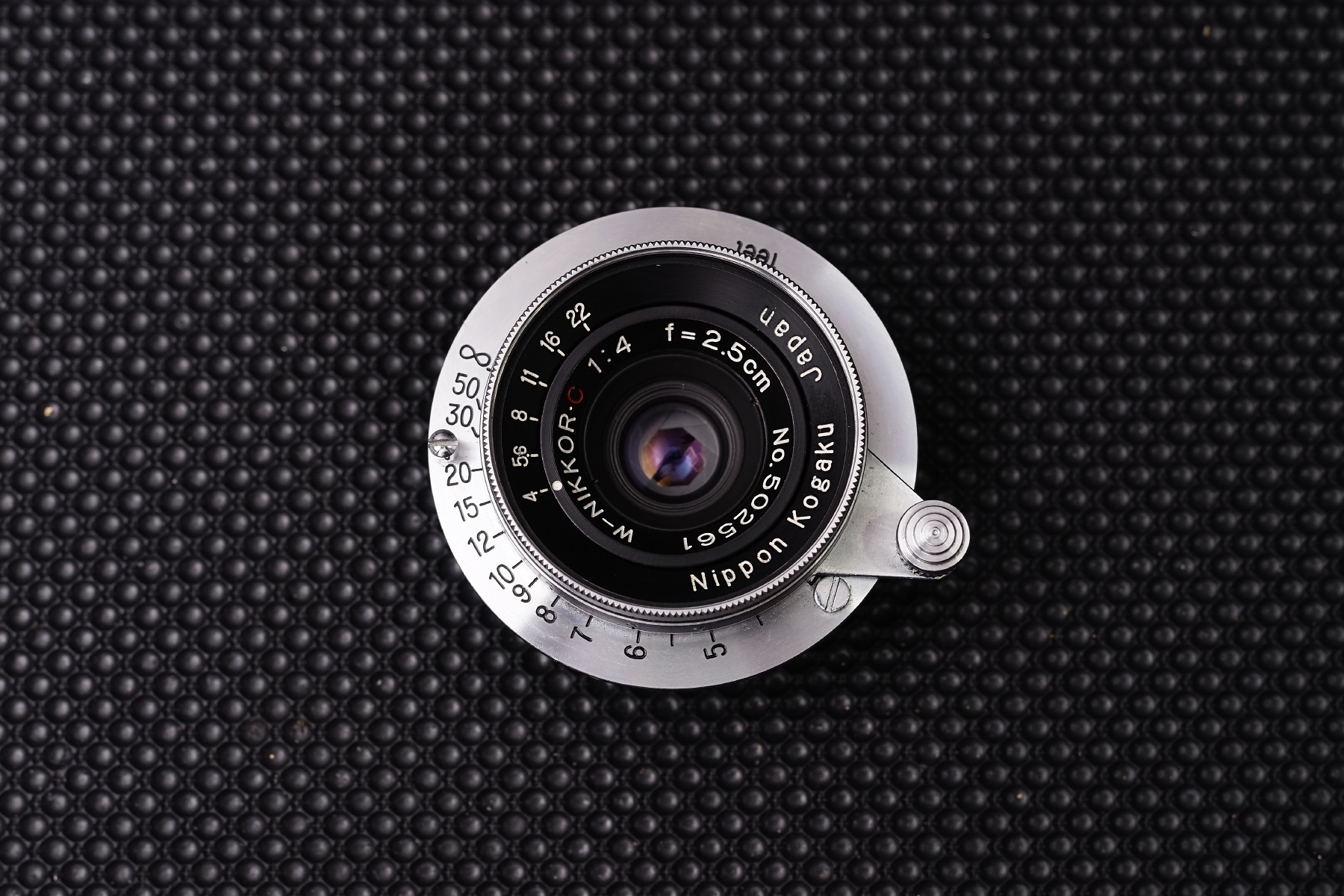

클리닝 작업을 통해 투명도를 회복한 W-Nikkor 2.5cm F4.
헤이즈로 인한 역광 및 순광에서의 컨트라스트, 글로우가 사라지고
본래의 강한 색감과 진한 대비를 발휘할 수 있게 되었습니다.







니코르 LTM 광각렌즈들의 필터 구경이 34.5mm의 변태사이즈라
필터를 사용하는데 많은 에로사항이 있지만 외경이 Summaron 3.5cm F3.5와
같은
렌즈와 동일하여 FISON 등의 덮개식 필터의 사용이 가능합니다.

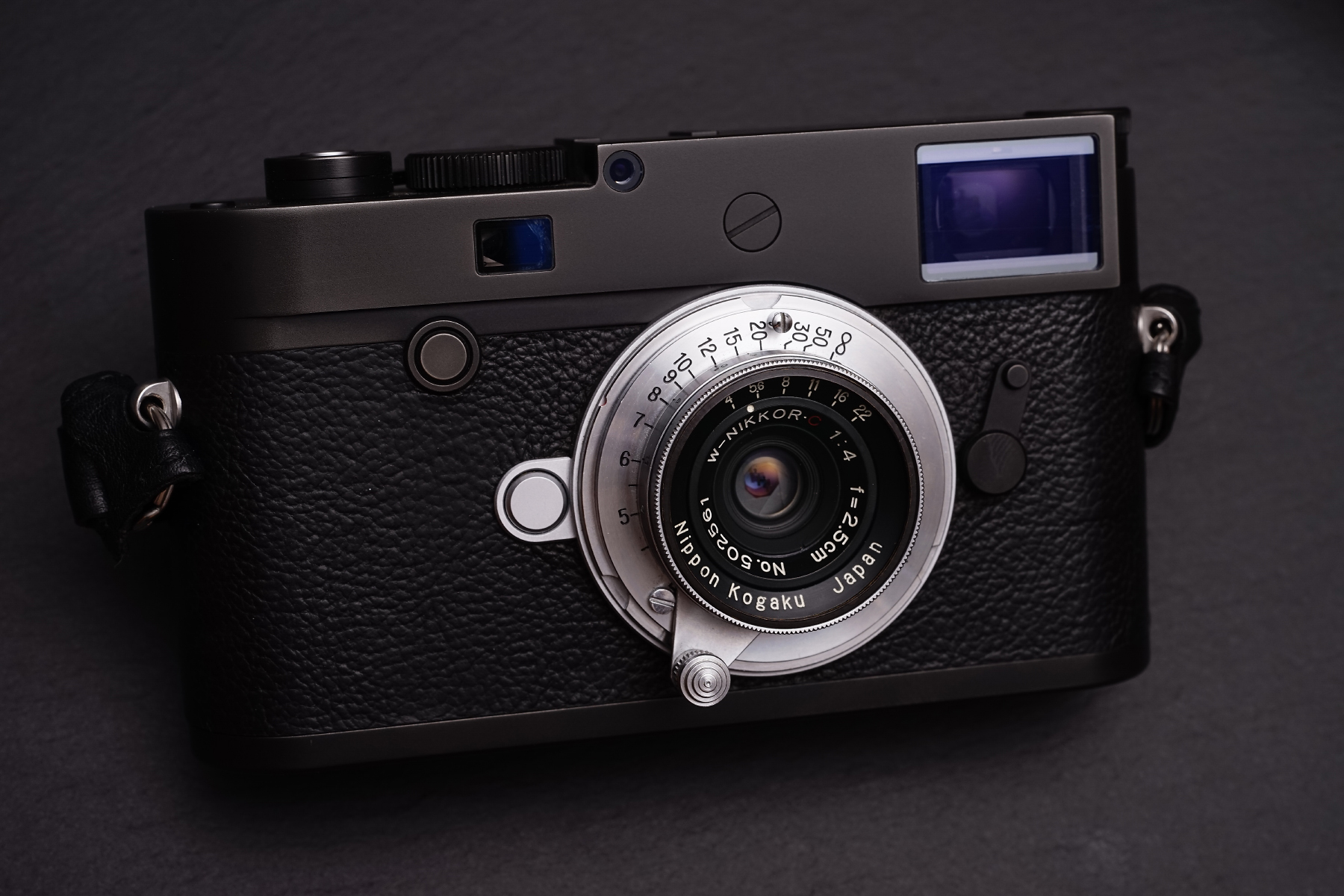

Leica M10-D / W-Nikkor 2.5cm F4 LTM

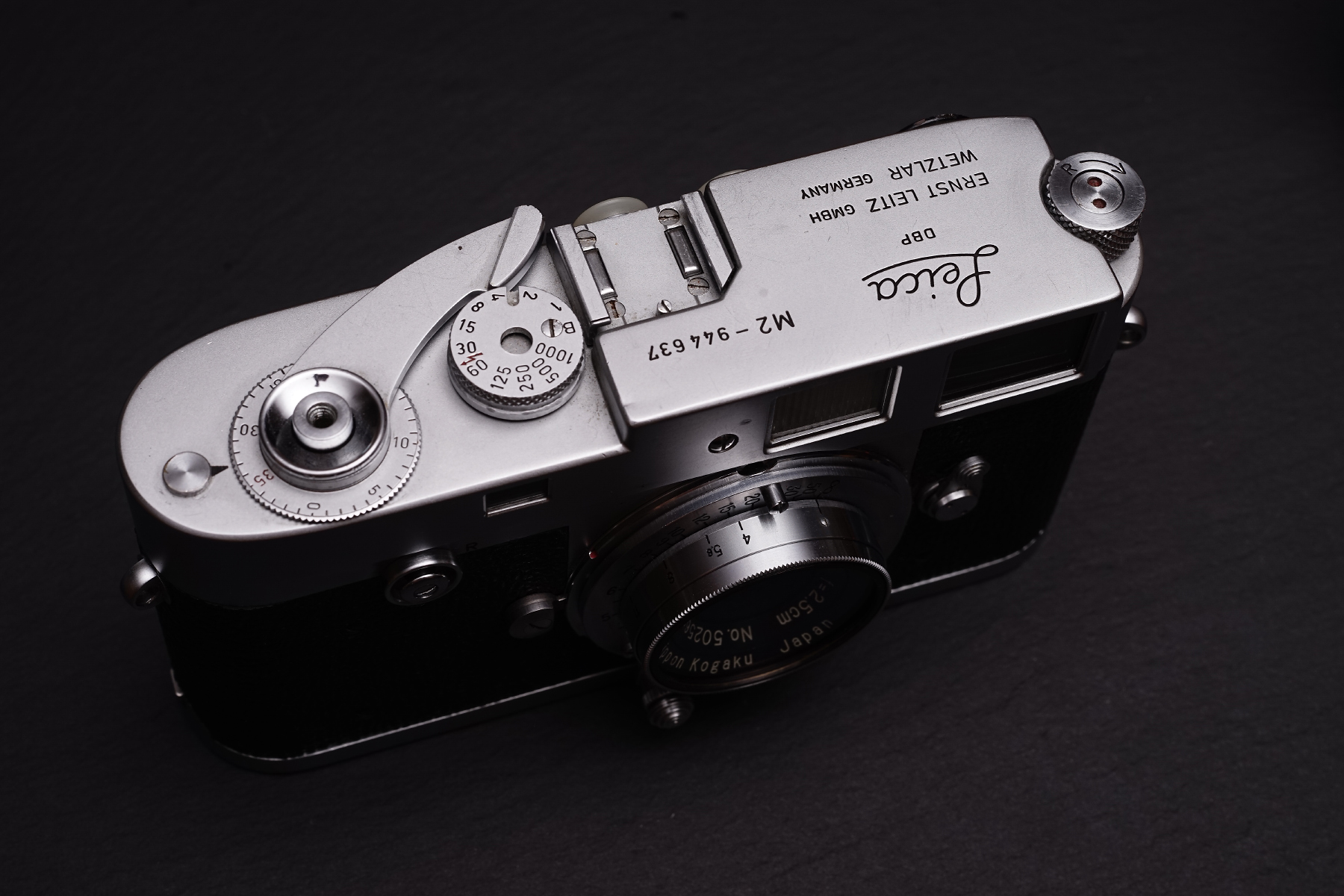

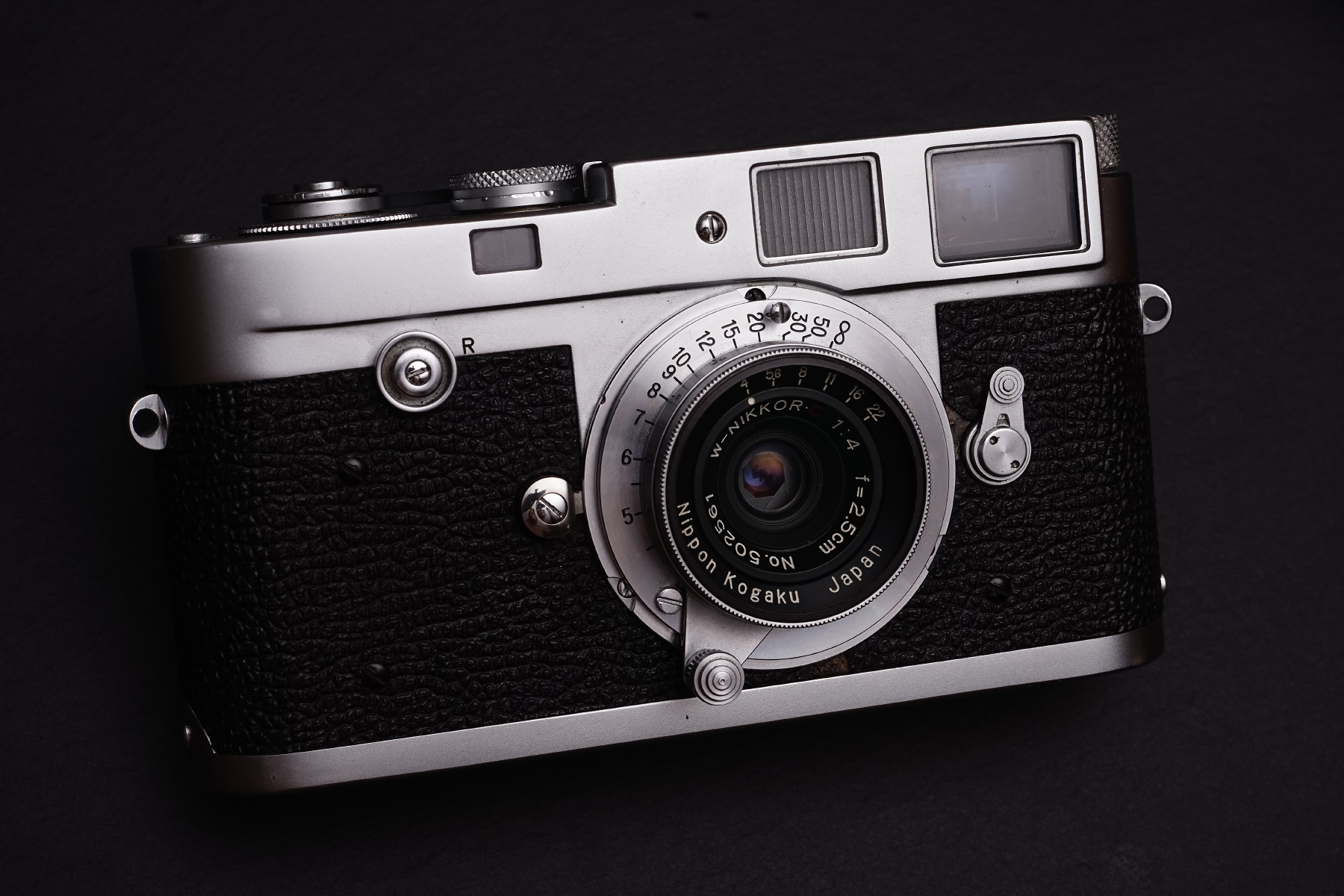

Leica M2 Button Rewind / W-Nikkor 2.5cm F4 LTM



대물렌즈의 위치가 거의 바디 높이와 평행할 정도로
깊이 위치하는 렌즈이기 때문에 조리개 조작을 위한
정도의 두께 이상 돌출하지 않아 작고 휴대가 간편합니다.

덕분에 스냅용으로 아주 훌륭한 성능을 발휘하며
근거리에서 주변의 분위기 까지 담기 좋은 적당한
광각의 화각으로 잘 사용하면 핸드폰의 기본 화각과 같은
 28mm에 비해 개성있는
이미지를 만들어주기도 합니다.

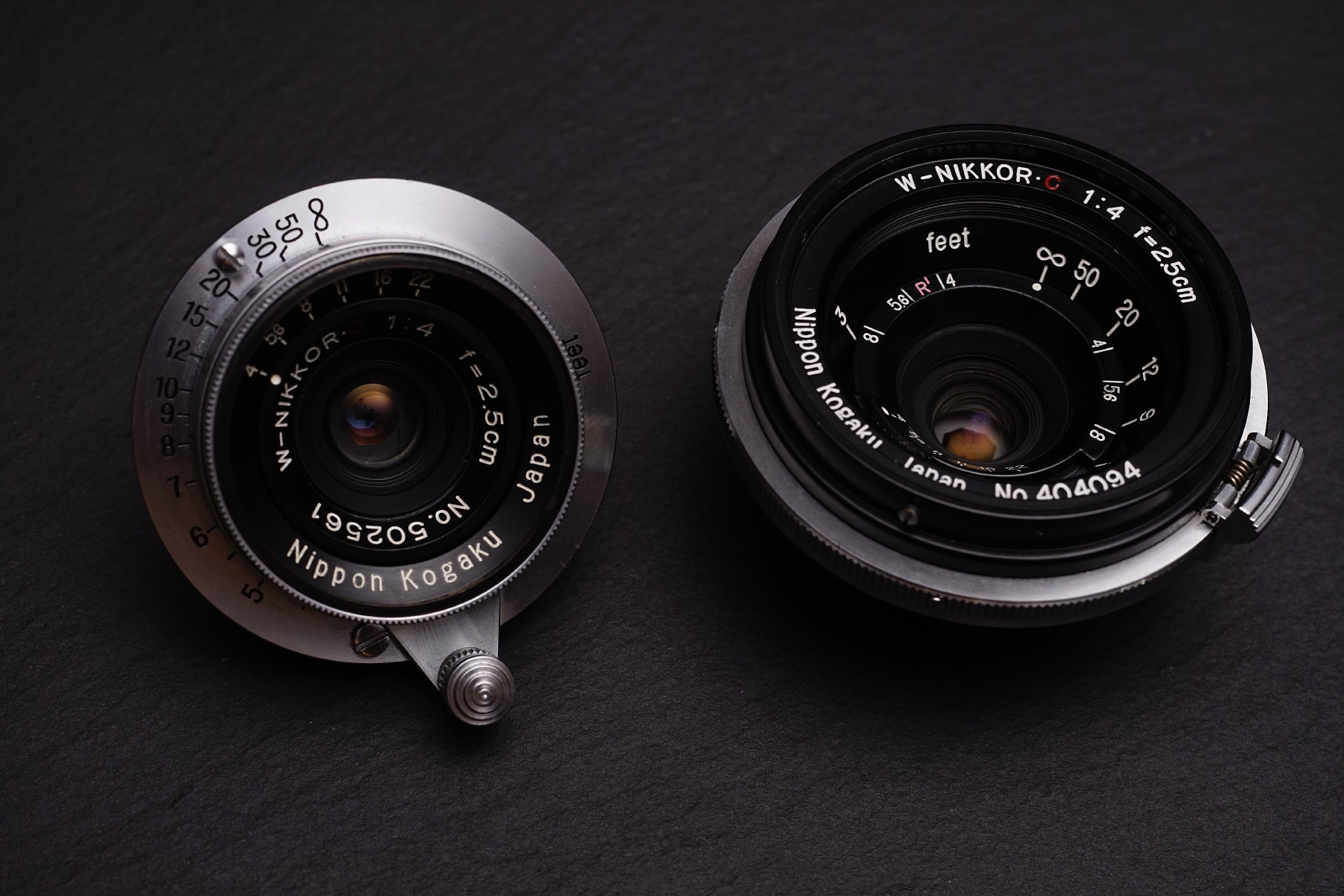

W-Nikkor 2.5cm F4 LTM / W-Nikkor 2.5cm F4 S-mount

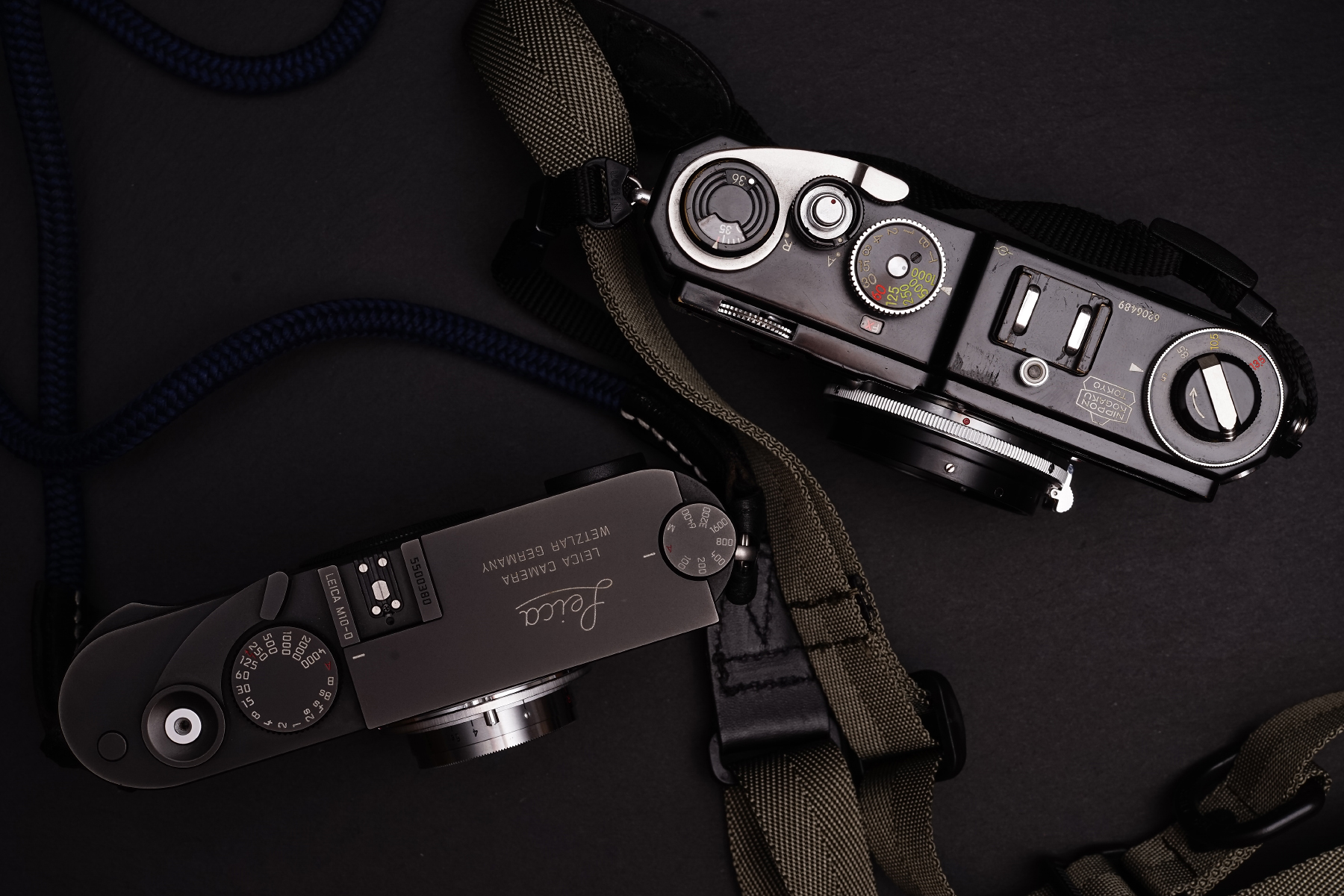

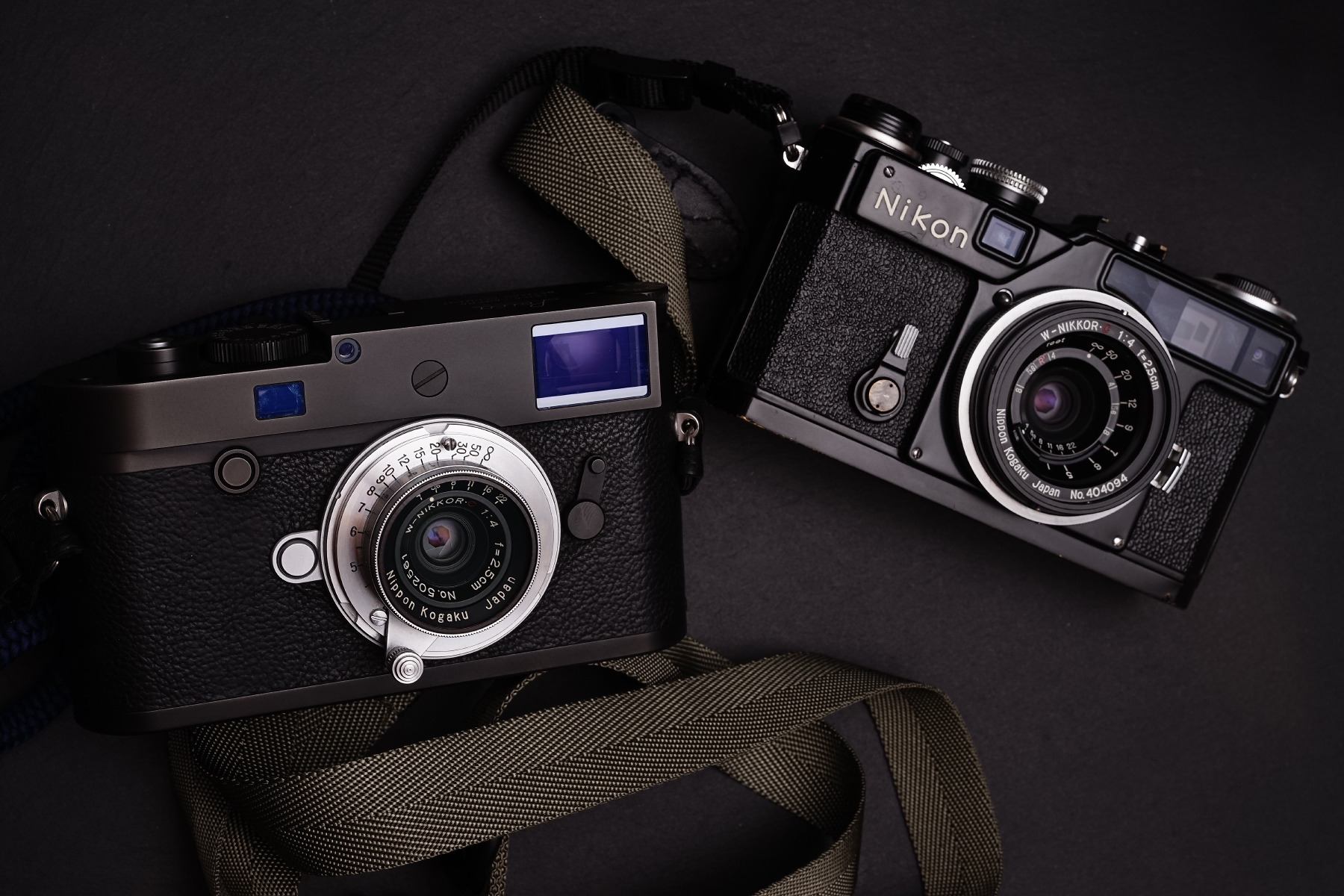

Leica M10-D / W-Nikkor 2.5cm F4 LTM & Nikon SP BP / W-Nikkor 2.5cm F4 S-mount



처음 Nikon RF를 사용하면서 그 독특한 모양과 얇은 디자인,
원시적인 토포곤 구조에 대한 환상으로 너무나도 써보고 싶었던 25mm였기에
여전히 가장 좋아하는 렌즈로 남아있습니다.

최근 다양하게 생산되는 MS-Optics의 초박형 광각렌즈들 역시
이런 곳에서 영감을 얻어 발매되고 있지요.











Leica M10-D / W-Nikkor 2.5cm F4 LTM @f11









Leica M10-D / W-Nikkor 2.5cm F4 LTM @f4









Leica M10-D / W-Nikkor 2.5cm F4 LTM @f8













Leica M10-D / W-Nikkor 2.5cm F4 LTM @f8











Leica M10-D / W-Nikkor 2.5cm F4 LTM @f4











Leica M10-D / W-Nikkor 2.5cm F4 LTM @f4











Leica M10-D / W-Nikkor 2.5cm F4 LTM @f11











Leica M10-D / W-Nikkor 2.5cm F4 LTM @f11











Leica M10-D / W-Nikkor 2.5cm F4 LTM @f4









Leica M10-D / W-Nikkor 2.5cm F4 LTM @f4









Leica M10-D / W-Nikkor 2.5cm F4 LTM @f4











Leica M10-D / W-Nikkor 2.5cm F4 LTM @f11











Leica M10-D / W-Nikkor 2.5cm F4 LTM @f11











Leica M10-D / W-Nikkor 2.5cm F4 LTM @f11











Leica M10-D / W-Nikkor 2.5cm F4 LTM @f11











Leica M10-D / W-Nikkor 2.5cm F4 LTM @f11











Leica M10-D / W-Nikkor 2.5cm F4 LTM @f4











Leica M10-D / W-Nikkor 2.5cm F4 LTM @f4













Leica M10-D / W-Nikkor 2.5cm F4 LTM @f4











Leica M10-D / W-Nikkor 2.5cm F4 LTM @f4



디지털이나 포지티브 필름에서 사용시 토포곤 타입 특유의 곡률로

태양의 위치가 렌즈의 정측면에 있는 경우 극주변부까지 도달하는
입사량이 적어지며 비네팅이 극대화되는 특성을 잘 활용하면 독특한
결과물을 얻을 수 있습니다. 반대로 흑백이나 네거티브에서는
이러한 비네팅이 사라지면서 왜곡이 거의 없는 특성과 함께
마치 표준렌즈와 같은 묘한 느낌을 받게 됩니다.

개방에서도 원류인 Carl Zeiss Jena Topogon 25mm F4에 비해

중앙부에서 실용수준의 강한 선예도와 컨트라스트를 보여주며
주변부의 부드럽게 올라오는 수차가 촉촉한 감성을 더해줍니다.

좀 더 자세한 리뷰는 과거 포스팅과 quanj님의 블로그를 통해 읽어보실 수 있습니다.
